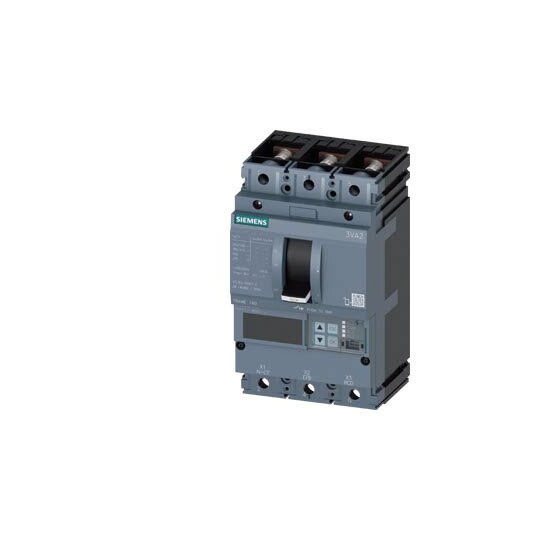

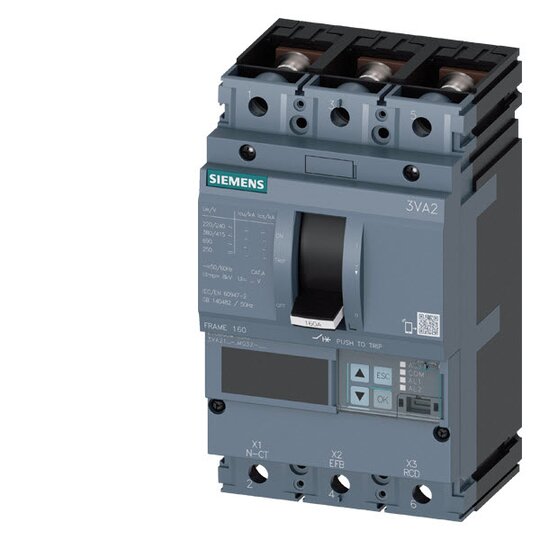

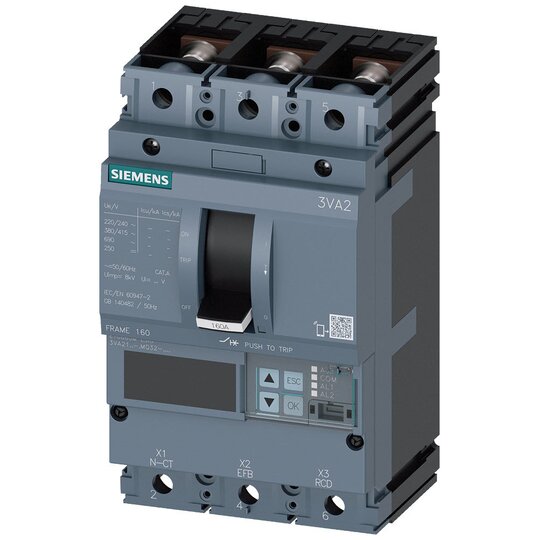

Siemens 3VA2110-5MQ32-0AA0 Leistungsschalter 3VA2 Icu=55kA 3pol.

Hersteller-Nr. 3VA21105MQ320AA0 173579
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2734297
EAN
4042948831281
DEHA.-Nr.
4800388
eClass.-Nr.
27370409
Zolltarif-Nr.
85362090
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Bemessungsdauerstrom Iu 100 A
Bemessungsspannung 690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 55 kA
Überlastauslöser Stromeinstellung 40 - 100 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers 120 - 1500 A
Einstellbereich des unverzögerten Kurzschlussauslösers 300 - 1500 A
Verlustleistung 10 W
Integrierter Erdschlussschutz true
Geeignet für Hutschienenmontage false
Hutschienenmontage optional false
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder false
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional true
Schutzart (IP) IP40

    Leistungsschalter 3VA2 IEC Frame 160


    Der Kompaktleistungsschalter SENTRON 3VA2 dient zum effektiven Motorschutz und zur Absicherung von elektrischen Motoren gegen Überlast und Kurzschluss.



    Technische Details:



    • Schaltvermögensklasse M Icu=55kA @ 415V

    • 3-polig

    • Motorschutz ETU860M, LSIG

    • In=100A

    • Überlastschutz Ir=40A...100A

    • Kurzschlussschutz Isd=1,2..15x In

    • Ii=3..15x In Erdschlussschutz, abschaltbar Ig=0,2...1 x In

    • tg=0,05-0,8s

    • Schraubenflachanschluss

    • Verfügbar in 3- und 4-poliger Ausführung



    Kunden Vorteile:



    • Modularität und Flexibilität bei geringem Platzbedarf.

    • Einfache Montage durch einheitliches Zubehör für alle Baugrößen.

    • Variability in den Bemessungsdauerströmen für die Montage in Festeinbau sowie in Steck-/Einschubtechnik.

    • Ein System für alle Anwendungen.
