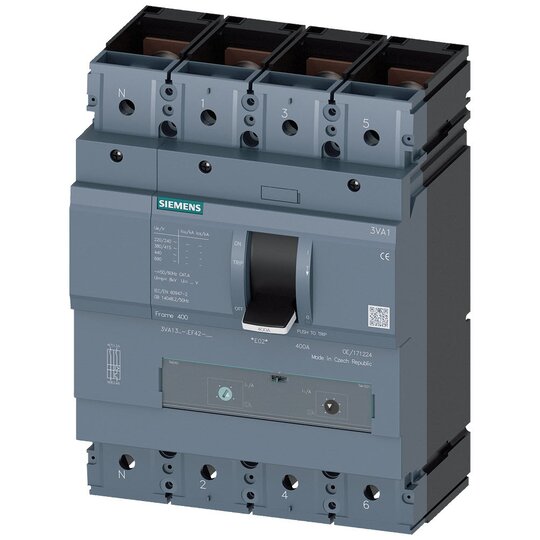

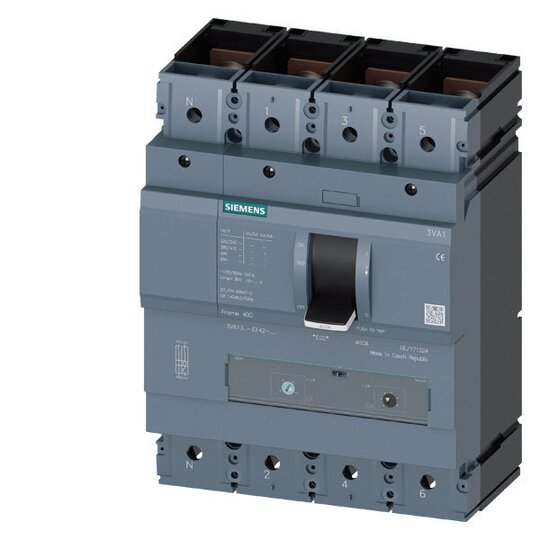

Siemens 3VA1340-4EF42-0AA0 Leistungs- schalter IEC400S 36kA 415V 4p 400A

Hersteller-Nr. 3VA13404EF420AA0 326366333
Preview Image
image 1
image 2
image 3
Ihr Nettopreis
Art.-Nr.
2823549
EAN
4042948809594
DEHA.-Nr.
5754576
eClass.-Nr.
27370409
Zolltarif-Nr.
85362090
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungsdauerstrom Iu 400 A
Bemessungsspannung 690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 36 kA
Überlastauslöser Stromeinstellung 280 - 400 A
Einstellbereich des unverzögerten Kurzschlussauslösers 2000 - 4000 A
Verlustleistung 92,1 W
Gerätebauart Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz false
Anschlussart Hauptstromkreis Schraubanschluss
Geeignet für Hutschienenmontage true
Hutschienenmontage optional false
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder false
Mit integriertem Unterspannungsauslöser false
Polzahl 4
Position des Anschlusses für Hauptstromkreis vorne
Ausführung des Betätigungselements Kipphebel
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional true
Schutzart (IP) IP40

    Leistungsschalter 3VA1


    Der Kompaktleistungsschalter SENTRON 3VA1 bietet effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall.


    Technische Details:



    • IEC Frame 400 Schaltvermögensklasse S

    • Icu=36kA @ 415V

    • 4-polig, Anlagenschutz TM240, ATAM

    • In=400A Überlastschutz Ir=280A...400A

    • Kurzschlussschutz Ii=5...10 x In

    • N-Leiter ungeschützt

    • Schraubenflachanschluss

    • Verfügbar in 1-, 2-, 3- und 4-poliger Ausführung

    • Modular und einfach zu montieren


    Kunden Nutzen:



    • Hohe Flexibilität und modulare Vielfalt bei geringem Platzbedarf

    • Geeignet für festeinbau sowie Steck-/Einschubtechnik

    • Durchgängiges und einheitliches Zubehör für alle Baugrößen und Baureihen

    • Ermöglicht individuelle Anpassungen für alle Anwendungen
