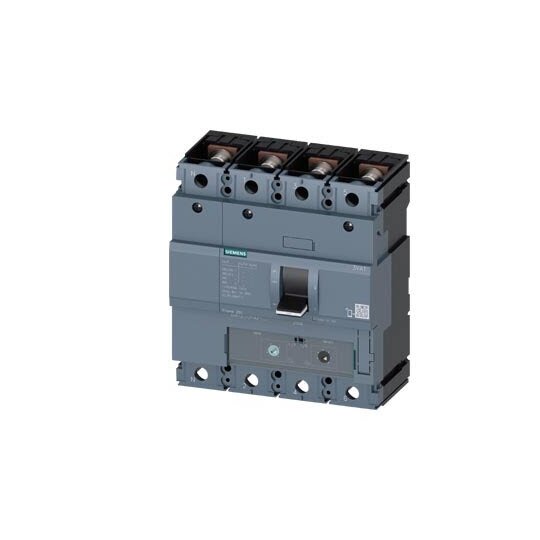

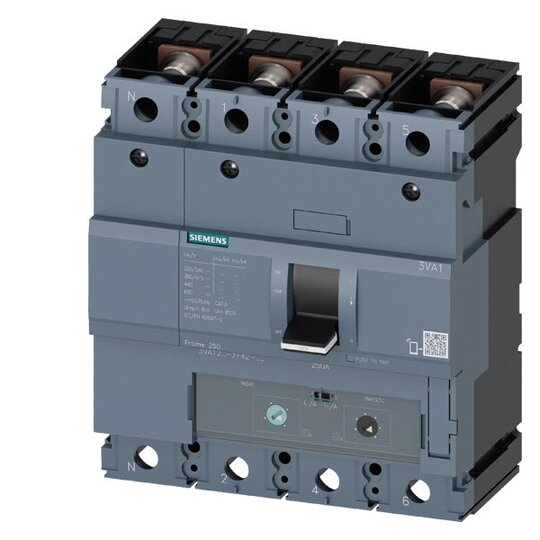

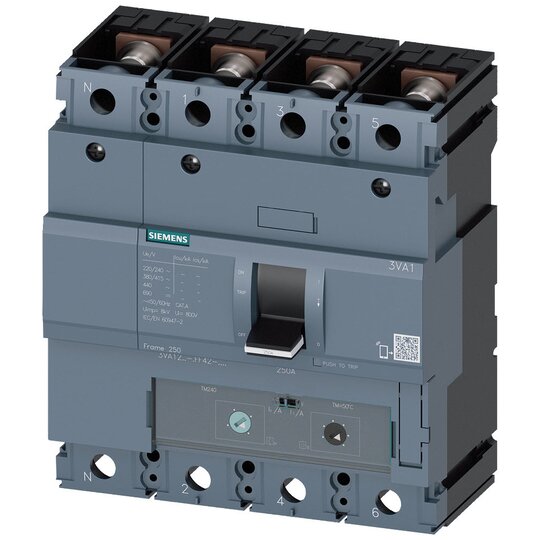

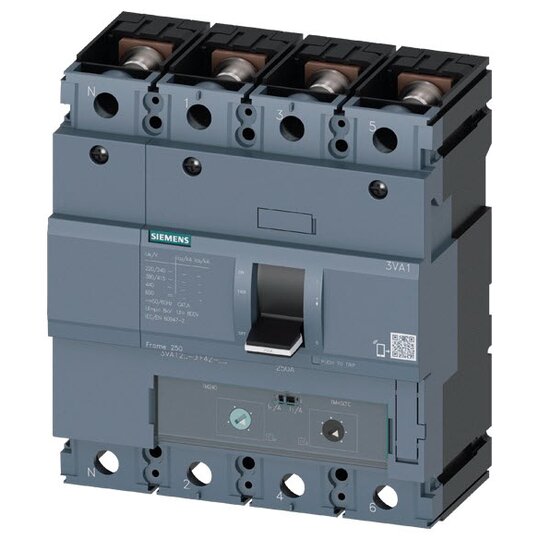

Siemens 3VA1225-5GF42-0AA0 Leistungs- schalter 3VA1 ICU=55kA, TM240, ATAM

Hersteller-Nr. 3VA12255GF420AA0 2631440
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2780957
EAN
4042948816004
DEHA.-Nr.
4595385
eClass.-Nr.
27370409
Zolltarif-Nr.
85362090
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungsdauerstrom Iu 250 A
Bemessungsspannung 690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 55 kA
Überlastauslöser Stromeinstellung 175 - 250 A
Einstellbereich des unverzögerten Kurzschlussauslösers 1250 - 2500 A
Verlustleistung 57 W
Integrierter Erdschlussschutz false
Geeignet für Hutschienenmontage true
Hutschienenmontage optional false
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder false
Mit integriertem Unterspannungsauslöser false
Polzahl 4
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional true
Schutzart (IP) IP40

    Leistungsschalter 3VA1


    Der Kompaktleistungsschalter SENTRON 3VA1 bietet effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall.



    Technische Details:



    • Schaltvermögensklasse M Icu=55kA @ 415V

    • 4-polig

    • Anlagenschutz TM240

    • ATAM

    • Bemessungsstrom In=250A

    • Überlastschutz Ir=175A...250A

    • Kurzschlussschutz Ii=5...10 x In

    • N-Leiterschutz 100%

    • Schraubenflachanschluss

    • Verfügbar in 1-, 2-, 3- und 4-poliger Ausführung

    • Montage in Festeinbau sowie in Steck-/Einschubtechnik



    Kunden Vorteile:



    • Hohe Flexibilität und modulare Vielfalt bei geringem Platzbedarf

    • Modular und einfach zu montierendes Zubehör für alle Baugrößen und Baureihen

    • Ein System, das für alle Anwendungen geeignet ist
