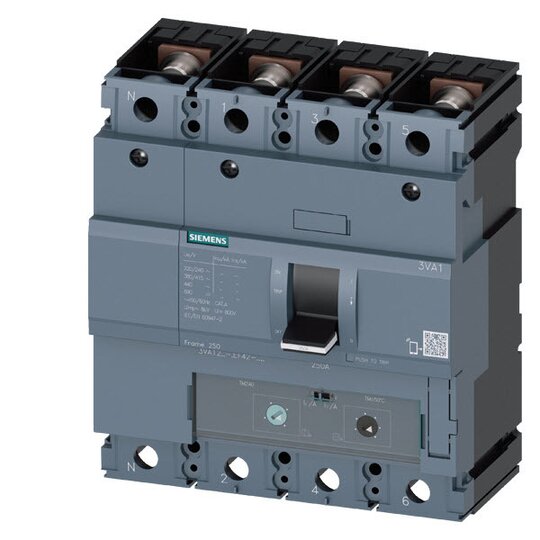

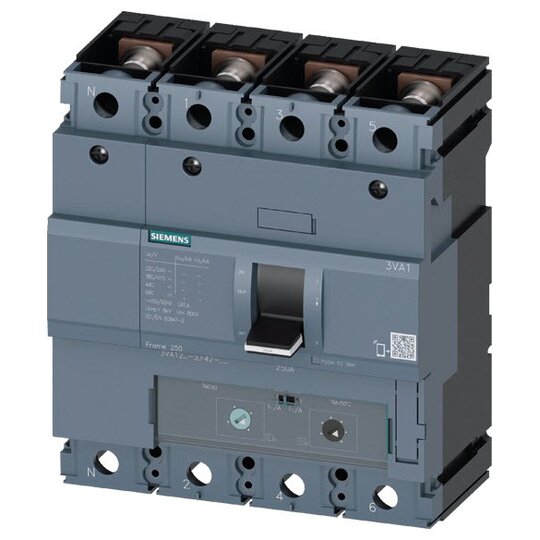

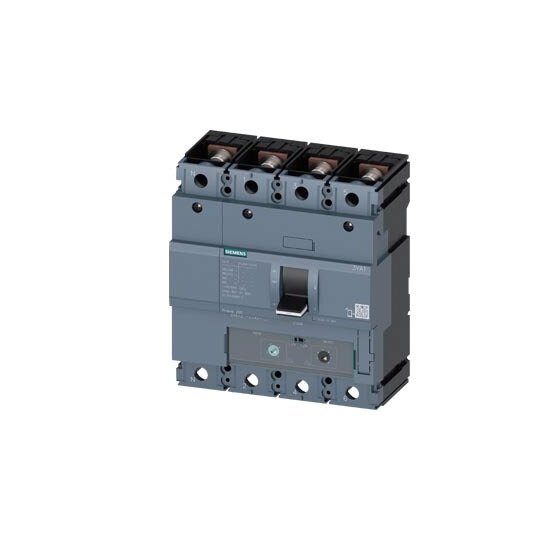

Siemens 3VA1225-4EF42-0AA0 Leistungs- schalter IEC250S 36kA 415V 4p 250A

Hersteller-Nr. 3VA12254EF420AA0 326366327
Preview Image
image 1
image 2
image 3
image 4
Ihr Nettopreis
Art.-Nr.
2823543
EAN
4042948809471
DEHA.-Nr.
4595379
eClass.-Nr.
27370409
Zolltarif-Nr.
85362090
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungsdauerstrom Iu 250 A
Bemessungsspannung 690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 36 kA
Überlastauslöser Stromeinstellung 175 - 250 A
Einstellbereich des unverzögerten Kurzschlussauslösers 1250 - 2500 A
Verlustleistung 57 W
Gerätebauart Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz false
Anschlussart Hauptstromkreis Schraubanschluss
Geeignet für Hutschienenmontage false
Hutschienenmontage optional true
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder false
Mit integriertem Unterspannungsauslöser false
Polzahl 4
Position des Anschlusses für Hauptstromkreis vorne
Ausführung des Betätigungselements Kipphebel
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional true
Schutzart (IP) IP40

    Leistungsschalter 3VA1


    Der SENTRON 3VA1 Kompaktleistungsschalter sorgt für effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall.



    Technische Details:



    • IEC Rahmen 250

    • Schaltvermögensklasse S, Icu=36kA @ 415V

    • 4-polig

    • Anlagenschutz TM240, ATAM

    • Bemessungsstrom In=250A

    • Überlastschutz Ir=175A...250A

    • Kurzschlussschutz Ii=5...10 x In

    • N-Leiter ungeschützt

    • Schraubenflachanschluss

    • Verfügbar in 1-, 2-, 3- und 4-poligen Ausführungen

    • Modular und einfach zu montierendes Zubehör



    Kunden Vorteile:



    • Hohe Flexibilität und modulare Vielfalt bei geringem Platzbedarf

    • Einheitliches Zubehör für alle Baugrößen und Baureihen

    • Für Festeinbau sowie Steck-/Einschubtechnik geeignet

    • Systemlösungen für alle Anwendungen
