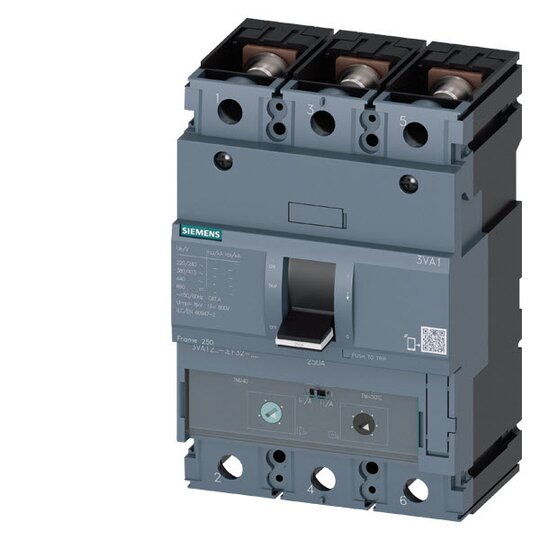

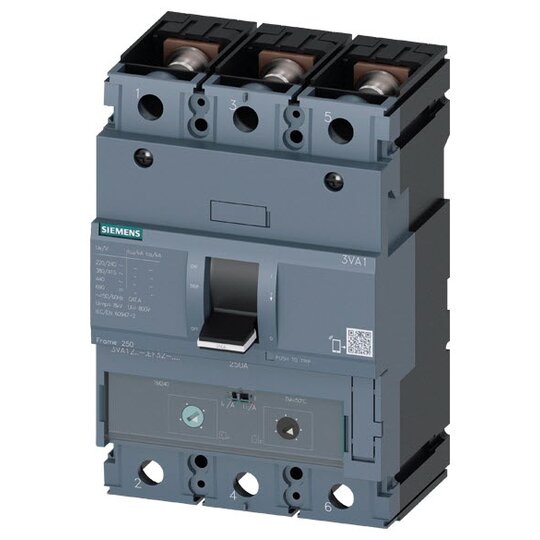

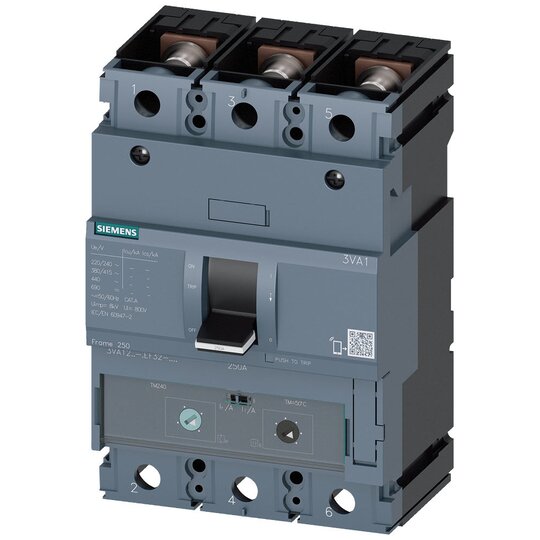

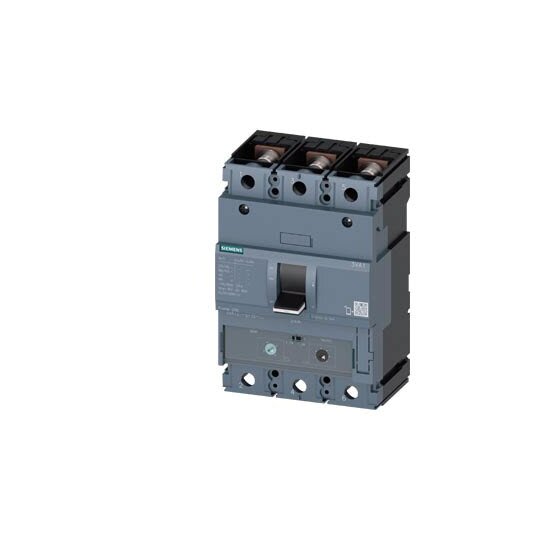

Siemens 3VA1225-4EF32-0AA0 Leistungsschalter 3VA1 ICU=36kA, TM240

Hersteller-Nr. 3VA12254EF320AA0 174761
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735497
EAN
4042948809419
DEHA.-Nr.
4595378
eClass.-Nr.
27370409
Zolltarif-Nr.
85362090
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungsdauerstrom Iu 250 A
Bemessungsspannung 690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 36 kA
Überlastauslöser Stromeinstellung 175 - 250 A
Einstellbereich des unverzögerten Kurzschlussauslösers 1250 - 2500 A
Verlustleistung 57 W
Integrierter Erdschlussschutz false
Geeignet für Hutschienenmontage false
Hutschienenmontage optional false
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder false
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional true
Schutzart (IP) IP40

    Leistungsschalter 3VA1


    Der Kompaktleistungsschalter SENTRON 3VA1 bietet effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall.



    Technische Details:



    • IEC Rahmen 250

    • Schaltvermögensklasse S Icu=36kA @ 415V

    • 3-polig

    • Anlagenschutz TM240, ATAM

    • Bemessungsstrom In=250A

    • Überlastschutz Ir=175A...250A

    • Kurzschlussschutz Ii=5...10 x In

    • Schraubenflachanschluss

    • Verfügbar in 1-, 2-, 3- und 4-poliger Ausführung



    Kunden Vorteile:



    • Hohe Flexibilität und modulare Vielfalt

    • Platzsparendes Design

    • Einfache Montage mit modularem Zubehör für verschiedene Anwendungen

    • Einheitliches Zubehör für alle Baugrößen und Baureihen
