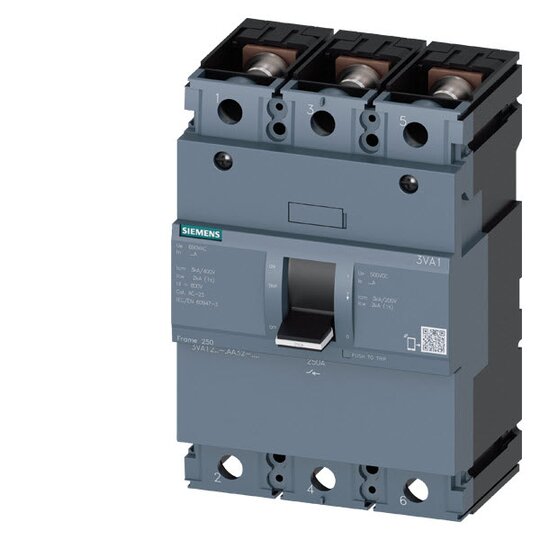

Siemens 3VA1225-1AA32-0AA0 3-Polig SD100, IN=250A o. überlastschutz

Hersteller-Nr. 3VA12251AA320AA0 161175120
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2813468
EAN
4042948800386
DEHA.-Nr.
4739574
eClass.-Nr.
27371403
Zolltarif-Nr.
85362090
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 250 A
Bemessungsdauerstrom bei AC-23, 400 V 250 A
Bemessungsdauerstrom bei AC-21, 400 V 250 A
Polzahl 3
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional true
Motorantrieb integriert false
Spannungsauslöser optional true
Geeignet für Frontbefestigung 4-Loch true
Geeignet für Frontbefestigung Zentral false
Farbe des Betätigungselements schwarz
Ausführung des Betätigungselements Kipphebel
Verriegelbar false
Anschlussart Hauptstromkreis Schienenanschluss
Schutzart (IP), frontseitig IP40

    Lasttrennschalter 3VA1 IEC Frame 250 3-polig SD100


    Die Lasttrennschalter 3VA1 bieten eine sichere Trennung von Anlagenteilen vom Netz und zeichnen sich durch ihre Flexibilität und modulare Vielfalt aus.


    Technische Details:



    • Betriebsstrom: In=250A

    • Polzahl: 3-polig

    • Schutzart: ohne Überlastschutz und ohne Kurzschlussschutz

    • Montage: für Fest- und Steck-/Einschubtechnik

    • Verschiedene Bemessungsdauerströme verfügbar


    Kunden Vorteile:



    • Hohe Flexibilität und modulare Vielseitigkeit bei geringem Platzbedarf.

    • Einheitliches und durchgängiges Zubehör für alle Baugrößen der Kompaktleistungsschalter 3VA.

    • Optimierte Anwendungsmöglichkeiten durch die verschiedenen Ausführungen (3- und 4-polig).
