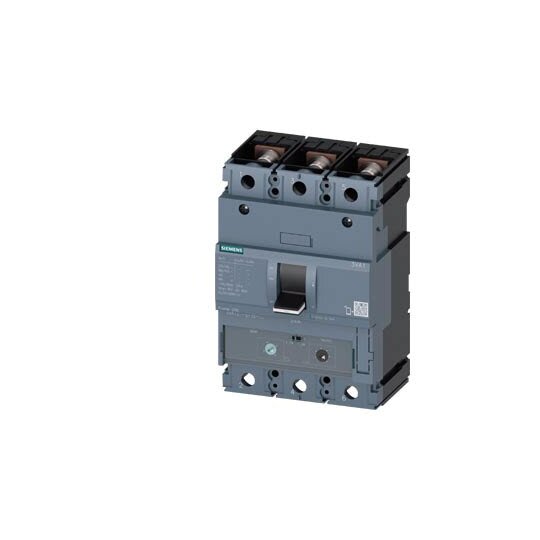

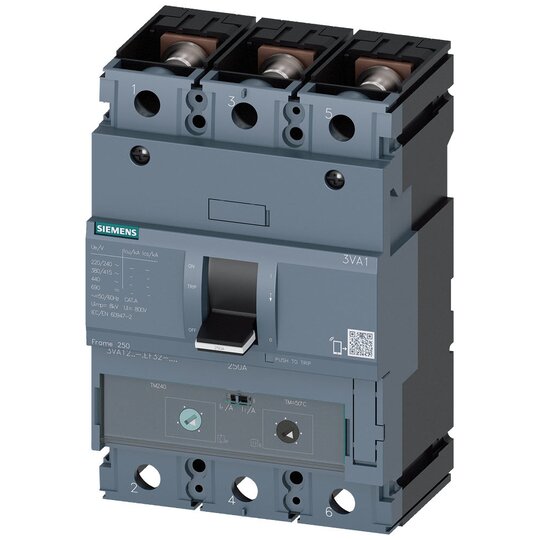

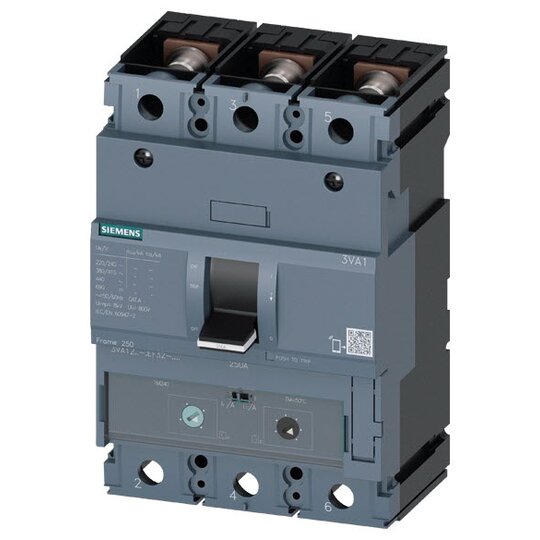

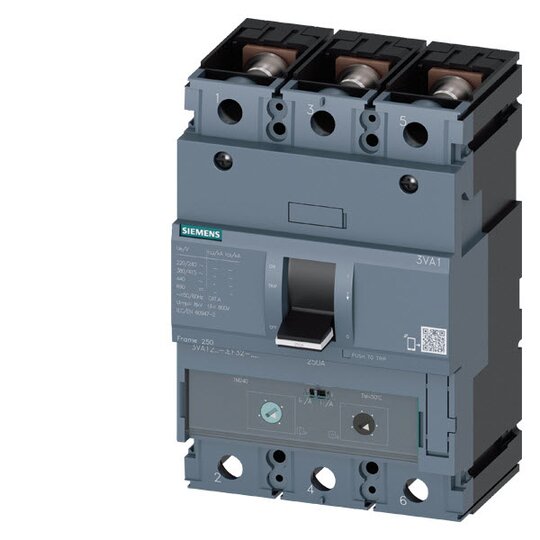

Siemens 3VA1220-5EF32-0AA0 Leistungs- schalter IEC250M 55kA 415V 3p 200A

Hersteller-Nr. 3VA12205EF320AA0 171232
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2731396
EAN
4042948809396
DEHA.-Nr.
4595370
eClass.-Nr.
27370409
Zolltarif-Nr.
85362090
Zum Sortiment
Siemens
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungsdauerstrom Iu 200 A
Bemessungsspannung 690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 55 kA
Überlastauslöser Stromeinstellung 140 - 200 A
Einstellbereich des unverzögerten Kurzschlussauslösers 1000 - 2000 A
Verlustleistung 42 W
Gerätebauart Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz false
Anschlussart Hauptstromkreis Schraubanschluss
Geeignet für Hutschienenmontage false
Hutschienenmontage optional true
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder false
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Position des Anschlusses für Hauptstromkreis vorne
Ausführung des Betätigungselements Kipphebel
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional true
Schutzart (IP) IP40

    Leistungsschalter 3VA1


    Der Kompaktleistungsschalter SENTRON 3VA1 bietet effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall.



    Technische Details:



    • IEC Frame 250

    • Schaltvermögensklasse M: Icu=55kA @ 415V

    • 3-polig

    • Anlagenschutz TM240

    • ATAM

    • In=200A

    • Überlastschutz Ir=140A...200A

    • Kurzschlussschutz Ii=5...10 x In

    • Schraubenflachanschluss

    • Verfügbar in 1-, 2-, 3- und 4-poliger Ausführung

    • Geeignet für Montage in Festeinbau sowie in Steck-/Einschubtechnik



    Kunden Nutzen:



    • Hohe Flexibilität und modulare Vielfalt bei geringem Platzbedarf.

    • Einfach zu montierendes Zubehör mit vielfältigen Funktionen.

    • Vereinheitlichte Zusatzoptionen für alle Baugrößen und Baureihen.

    • Ein System, das sich für alle Anwendungen eignet.
