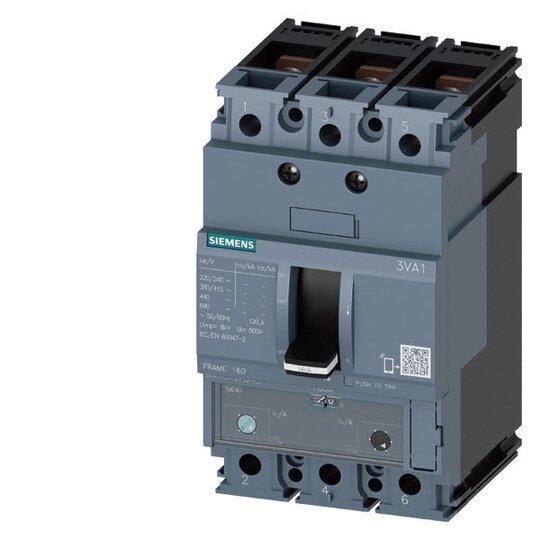

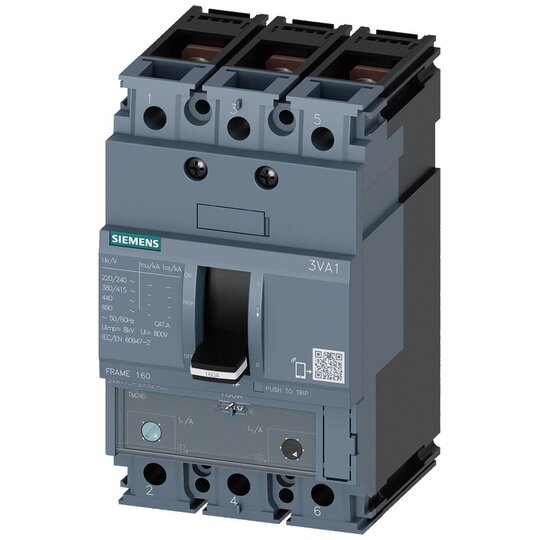

Siemens 3VA1163-3EF32-0AA0 Leistungs- schalter IEC160N 25kA 415V 3p 63A

Hersteller-Nr. 3VA11633EF320AA0 326366323
Ihr Nettopreis
Art.-Nr.
2823539
EAN
4042948808740
DEHA.-Nr.
4318761
eClass.-Nr.
27370409
Zolltarif-Nr.
85362010
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Bemessungsdauerstrom Iu 63 A
Bemessungsspannung 690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 25 kA
Überlastauslöser Stromeinstellung 44 - 63 A
Einstellbereich des unverzögerten Kurzschlussauslösers 315 - 630 A
Verlustleistung 17,3 W
Gerätebauart Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz false
Anschlussart Hauptstromkreis Schraubanschluss
Geeignet für Hutschienenmontage true
Hutschienenmontage optional true
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder false
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Position des Anschlusses für Hauptstromkreis vorne
Ausführung des Betätigungselements Kipphebel
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional true
Schutzart (IP) IP40

    Leistungsschalter 3VA1


    Der Kompaktleistungsschalter SENTRON 3VA1 dient dem effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall.



    Technische Details:



    • IEC Frame 160

    • Schaltvermögensklasse N Icu=25kA @ 415V

    • 3-polig

    • Anlagenschutz TM240

    • ATAM

    • In=63A

    • Überlastschutz Ir=44A...63A

    • Kurzschlussschutz Ii=5...10 x In

    • Schraubenflachanschluss

    • Verfügbar in 1-, 2-, 3- und 4-poliger Ausführung



    Kunden Vorteile:



    • Modularität und Vielfalt bei geringem Platzbedarf

    • Einfach zu montierendes Zubehör für alle Baugrößen und Baureihen

    • Hohe Flexibilität und Anpassungsfähigkeit an verschiedene Anwendungen

    • Etabliert Maßstäbe im Anlagenschutz

3D / BIM Objekt

Download (Stand: 12.09.2025)

DOC CE-Erklärung

Download (Stand: 12.09.2025)

Deeplink Produktseite

Download (Stand: 12.09.2025)

EPD-Erklärung

Download (Stand: 12.09.2025)

Explosionszeichnung

Download (Stand: 12.09.2025)

Flussdiagramm

Download (Stand: 12.09.2025)

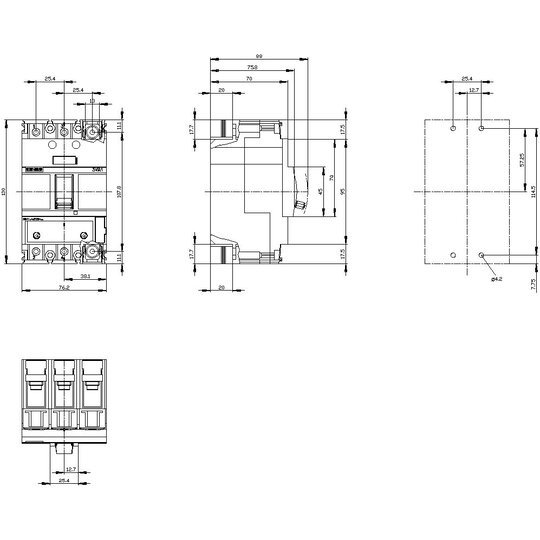

Maßzeichnung

Download (Stand: 12.09.2025)

Produktdatenblatt

Download (Stand: 12.09.2025)

Produktdatenblatt

Download (Stand: 12.09.2025)

Produktfamilienansicht

Download (Stand: 12.09.2025)

Produktpräsentation

Download (Stand: 12.09.2025)

REACH-Erklärung

Download (Stand: 12.09.2025)

Schaltbild

Download (Stand: 12.09.2025)

Technische Information

Download (Stand: 12.09.2025)

Verkaufsprospekt

Download (Stand: 12.09.2025)

Zertifikat

Download (Stand: 12.09.2025)

Frage und Antwort (Q&A Video)

hochgeladen am 12.09.2025

Lehrvideo

hochgeladen am 12.09.2025

Produktvideo

hochgeladen am 12.09.2025
