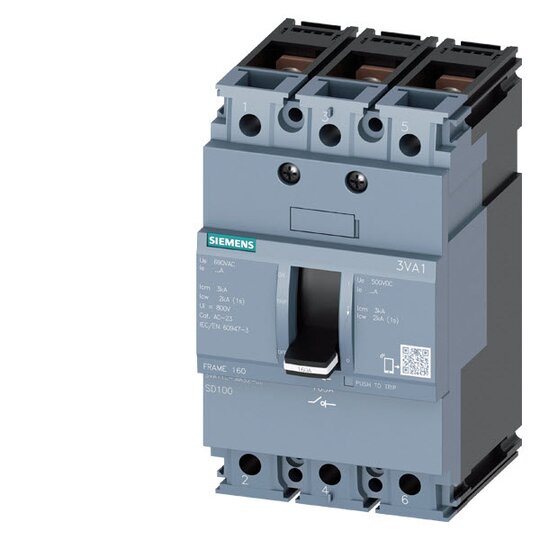

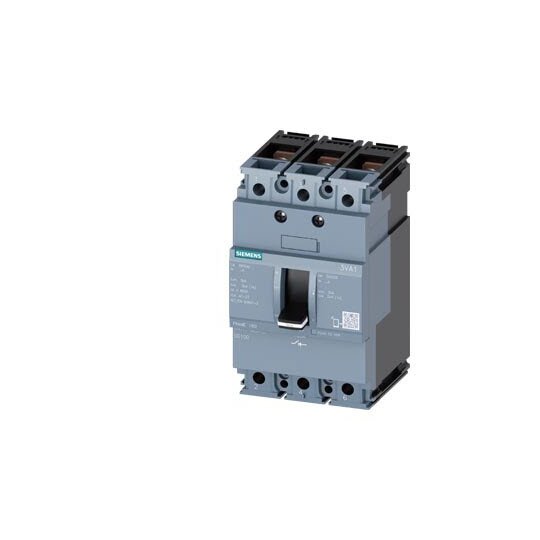

Siemens 3VA1163-1AA32-0AA0 Lasttrenn- schalter IEC160 3p SD100 63A o.Überlast

Hersteller-Nr. 3VA11631AA320AA0 194040701
Preview Image
image 1
image 2
image 3
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2816050
EAN
4042948800522
DEHA.-Nr.
4314953
eClass.-Nr.
27371403
Zolltarif-Nr.
85362010
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 63 A
Bemessungsdauerstrom bei AC-23, 400 V 63 A
Bemessungsdauerstrom bei AC-21, 400 V 63 A
Polzahl 3
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional true
Motorantrieb integriert false
Spannungsauslöser optional true
Geeignet für Frontbefestigung 4-Loch true
Geeignet für Frontbefestigung Zentral false
Farbe des Betätigungselements schwarz
Ausführung des Betätigungselements Kipphebel
Verriegelbar false
Anschlussart Hauptstromkreis Schienenanschluss
Schutzart (IP), frontseitig IP40

    Lasttrennschalter 3VA1 IEC Frame 160 3-polig SD100


    Der Lasttrennschalter 3VA1 dient der sicheren Trennung einzelner Anlagenteile vom Netz und zeichnet sich durch seine modulare Vielfalt und Flexibilität bei geringem Platzbedarf aus.



    Technische Details:



    • Bemessungsstrom: 63A

    • Ohne Überlastschutz und ohne Kurzschlussschutz

    • Schraubenflachanschluss

    • Kompaktleistungsschalter SENTRON 3VA1

    • Ausführung nach IEC 60947-3

    • Verfügbar in 3- und 4-poliger Ausführung

    • Montage in Festeinbau sowie in Steck-/Einschubtechnik



    Kunden Vorteile:



    • Hohe Flexibilität und modulare Vielfalt

    • Platzsparendes Design

    • Einfaches Montieren durch modulares Zubehör

    • Einheitliche Funktionen für alle Baugrößen der Kompaktleistungsschalter 3VA

    • Geeignet für alle Anwendungen innerhalb eines Systems
