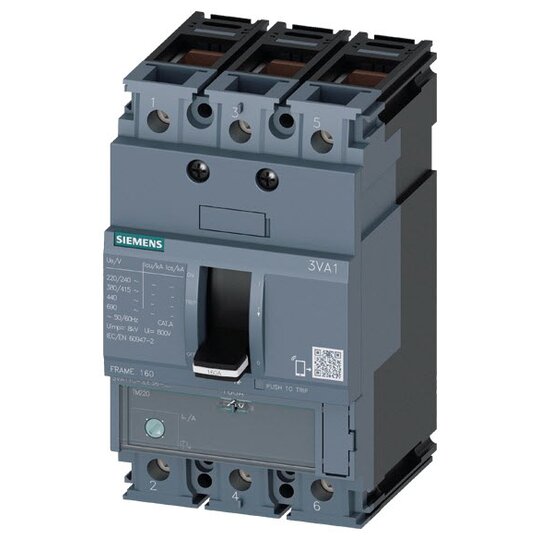

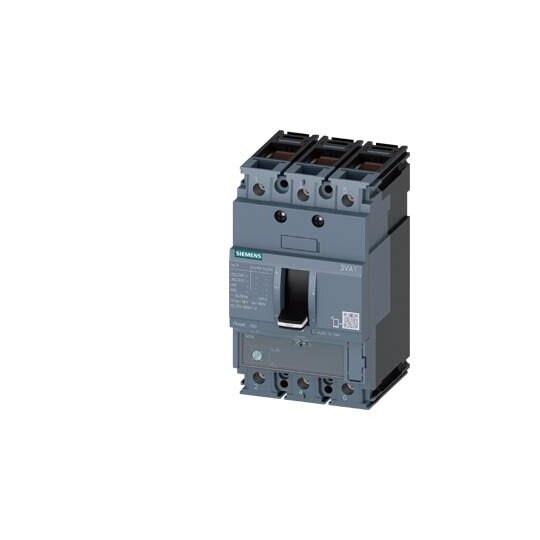

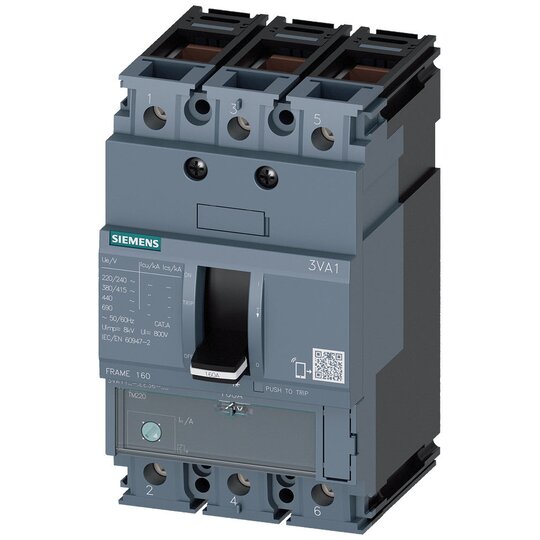

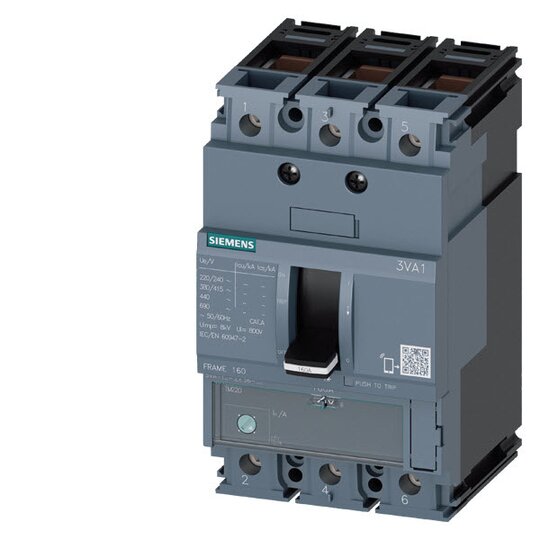

Siemens 3VA1112-6EE36-0AA0 Leistungsschalter 3VA1 IEC Frame 160

Hersteller-Nr. 3VA11126EE360AA0 837425
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735611
EAN
4042948821954
DEHA.-Nr.
4316568
eClass.-Nr.
27370409
Zolltarif-Nr.
85362090
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungsdauerstrom Iu 125 A
Bemessungsspannung 690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 70 kA
Überlastauslöser Stromeinstellung 87 - 125 A
Einstellbereich des unverzögerten Kurzschlussauslösers 1250 - 1250 A
Verlustleistung 28,1 W
Integrierter Erdschlussschutz false
Geeignet für Hutschienenmontage false
Hutschienenmontage optional true
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder false
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional true
Schutzart (IP) IP40

    Leistungsschalter 3VA1 IEC Frame 160


    SENTRON 3VA1 ist ein Kompaktleistungsschalter für den effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall.



    Technische Details:



    • Schaltvermögensklasse H Icu=70kA @ 415V

    • 3-polig, Anlagenschutz TM220, ATFM

    • Bemessungsstrom In=125A

    • Überlastschutz Ir=88A...125A

    • Kurzschlussschutz Ii=10 x In

    • Klemmenanschluss für einfache Montage

    • Verfügbar in 1-, 2-, 3- und 4-poliger Ausführung



    Kunden Vorteile:



    • Hohe Flexibilität und modulare Vielfalt bei geringem Platzbedarf

    • Einfache Montage dank des modularen Zubehörs

    • Einheitliche Zubehörlösungen für alle Baugrößen und Baureihen

    • Optimaler Schutz für alle Anwendungen durch ein durchgängiges System
