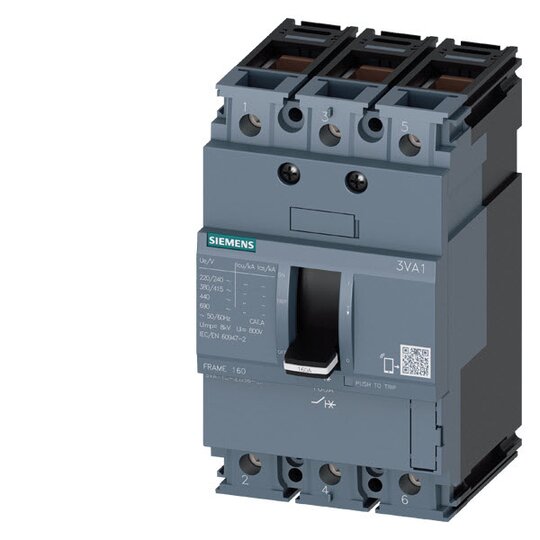

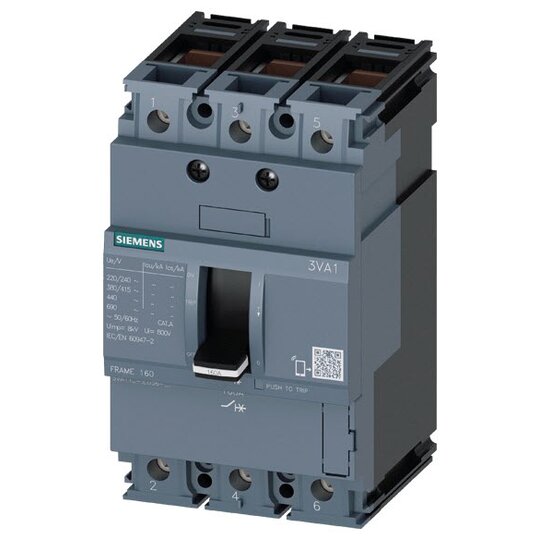

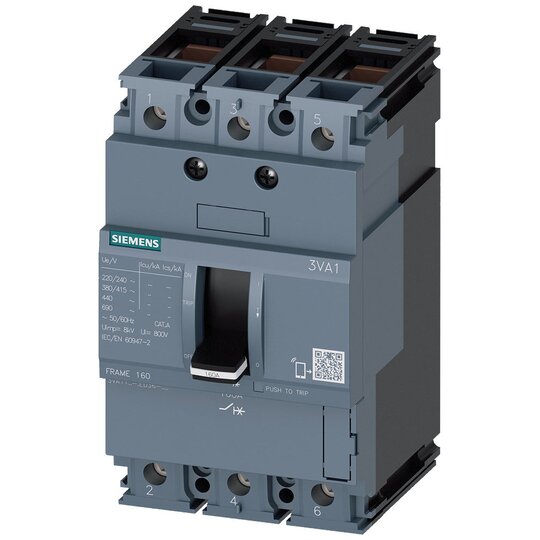

Siemens 3VA1112-3ED36-0AA0 Leistungs- schalter IEC160N 25kA 415V 3p 125A

Hersteller-Nr. 3VA11123ED360AA0 246572580
Preview Image
image 1
image 2
image 3
image 4
Ihr Nettopreis
Art.-Nr.
2817865
EAN
4042948821886
DEHA.-Nr.
4318245
eClass.-Nr.
27370409
Zolltarif-Nr.
85362090
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungsdauerstrom Iu 125 A
Bemessungsspannung 690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 25 kA
Überlastauslöser Stromeinstellung 125 - 125 A
Einstellbereich des unverzögerten Kurzschlussauslösers 1250 - 1250 A
Verlustleistung 28,1 W
Gerätebauart Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz false
Anschlussart Hauptstromkreis Rahmenklemme
Geeignet für Hutschienenmontage false
Hutschienenmontage optional true
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder false
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Position des Anschlusses für Hauptstromkreis vorne
Ausführung des Betätigungselements Kipphebel
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional true
Schutzart (IP) IP40

    Leistungsschalter 3VA1


    Der Kompaktleistungsschalter SENTRON 3VA1 bietet effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall.



    Technische Details:



    • Schaltvermögensklasse N Icu=25kA @ 415V

    • 3-polig

    • Anlagenschutz TM210, FTFM

    • In=125A

    • Überlastschutz Ir=125A fest eingestellt

    • Kurzschlussschutz Ii=10 x In

    • Klemmenanschluss

    • Verfügbar in 1-, 2-, 3- und 4-poliger Ausführung

    • Für Montage in Festeinbau sowie in Steck-/Einschubtechnik



    Kunden­nutzen:



    • Maßstäbe in Flexibilität und modularer Vielfalt bei geringem Platzbedarf.

    • Modulares und einfach zu montierendes Zubehör mit vielfältigen Funktionen.

    • Einheitlich für alle Baugrößen und Baureihen der Kompaktleistungsschalter 3VA.

    • Ein System für alle Anwendungen.
