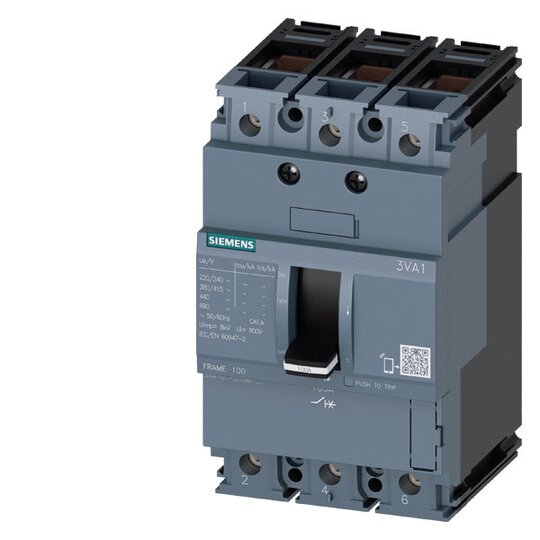

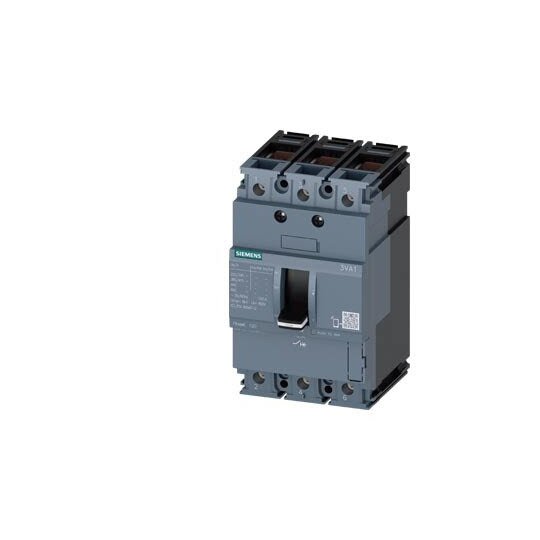

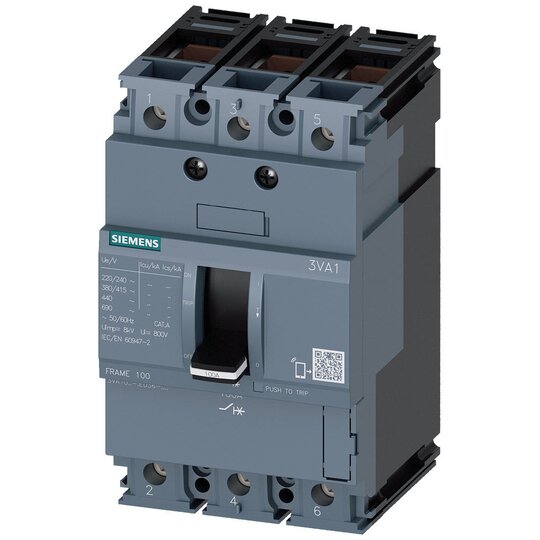

Siemens 3VA1010-3ED36-0AA0 Leistungs- schalter 3VA1 IEC Frame 100

Hersteller-Nr. 3VA10103ED360AA0 174510
Preview Image
image 1
image 2
image 3
image 4
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735243
EAN
4042948819999
DEHA.-Nr.
4315565
eClass.-Nr.
27370409
Zolltarif-Nr.
85362090
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungsdauerstrom Iu 100 A
Bemessungsspannung 690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 25 kA
Überlastauslöser Stromeinstellung 100 - 100 A
Einstellbereich des unverzögerten Kurzschlussauslösers 1000 - 1000 A
Verlustleistung 25 W
Integrierter Erdschlussschutz false
Geeignet für Hutschienenmontage false
Hutschienenmontage optional true
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder false
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional false
Schutzart (IP) IP40

    Leistungsschalter 3VA1


    Der Kompaktleistungsschalter SENTRON 3VA1 bietet effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall.



    Technische Details:



    • Schaltvermögensklasse N Icu=25kA @ 415V

    • 3-polig

    • Anlagenschutz TM210

    • FTFM

    • Bemessungsstrom In=100A

    • Überlastschutz Ir=100A fest eingestellt

    • Kurzschlussschutz Ii=10 x In

    • Klemmenanschluss

    • Verfügbar in 1-, 2-, 3- und 4-poliger Ausführung



    Kunden Vorteile:



    • Hohe Flexibilität und modulare Vielfalt bei geringem Platzbedarf

    • Modular und einfach zu montierendes Zubehör für alle Baugrößen

    • Vielseitig einsetzbar in Festeinbau sowie in Steck-/Einschubtechnik

    • Systemlösung für alle Anwendungen
