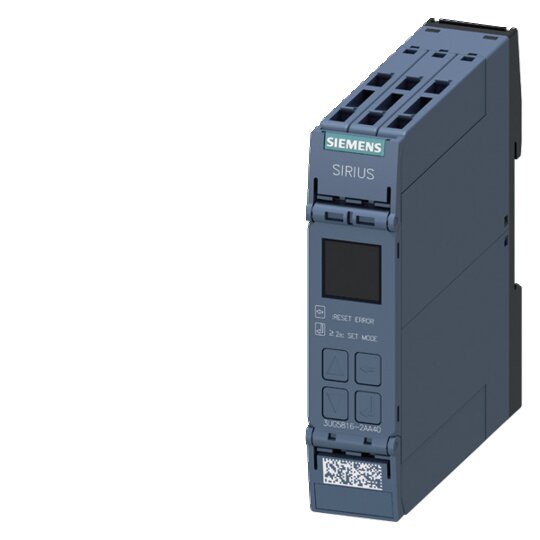

Siemens 3UG5816-2AA40 Netzüberwach- ungsrelais, digital, Phasenausfal

Hersteller-Nr. 3UG58162AA40 172679384
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2815074
EAN
4047621100012
DEHA.-Nr.
7088104
eClass.-Nr.
27371803
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Mit abnehmbaren Klemmen true
Spannungsart der Versorgungsspannung DC
Funktion Phasenfolgeüberwachung true
Funktion Phasenausfallerkennung true
Funktion Unterspannungserkennung true
Funktion Überspannungserkennung true
Funktion Asymmetrieerkennung true
Spannungsmessbereich 90 - 760 V
Min. einstellbare Ansprechverzögerungszeit 0,1 s
Max. zulässige Ansprechverzögerungszeit 30 s
Min. einstellbare Rückfallverzögerungszeit 0,1 s
Max. zulässige Rückfallverzögerungszeit 30 s
Anzahl der Kontakte als Öffner 0
Anzahl der Kontakte als Schließer 0
Anzahl der Kontakte als Wechsler 1
Breite 22,5 mm
Höhe 100 mm
Tiefe 90 mm

    Digital einstellbares Überwachungsrelais


    Das Digital einstellbare Überwachungsrelais SIRIUS 3UG5 überwacht Phasenfolge, -ausfall und -asymmetrie sowie Unter- und Überspannung und Frequenz für instabile Netze oder variablen Anlagen.



    Technische Details:



    • Überwachung: Phasenausfall, Phasenfolge, Asymmetrie, Frequenz, Über- und Unterspannungsüberwachung

    • Spannungsbereich: 3x 90-690 V AC

    • Frequenz: 15-70 Hz

    • Anschlusstechnik: Federzuganschluss oder Schraubanschlusstechnik

    • Konfiguration: Variabel einstellbar auf Über-, Unterschreitung oder Fensterüberwachung

    • Parametrierbarkeit: Verzögerungszeiten und RESET-Verhalten frei parametrierbar

    • Dimension: Kompakte Baubreite für geringen Platzbedarf im Schaltschrank

    • Kommunikationsanbindung: IO-Link verfügbar

    • Zertifizierung: SIL 1/PL c verfügbar



    Kunden Vorteile:



    • Weltweiter Einsatz durch Weitspannungsversorgung und internationale Zertifikate

    • Zuverlässige Diagnose durch Anzeige von Istwert und Netzfehlerart

    • Rüttelsicherer Anschluss durch Federzugtechnik für wartungsfreien Betrieb

    • Automatische Drehrichtungskorrektur auf Wunsch verfügbar

    • Umfassendes Zubehör für einheitliche Relais bereitgestellt

    • Ersetzt die bewährte Baureihe 3UG4 mit verbessertem Funktionsumfang
