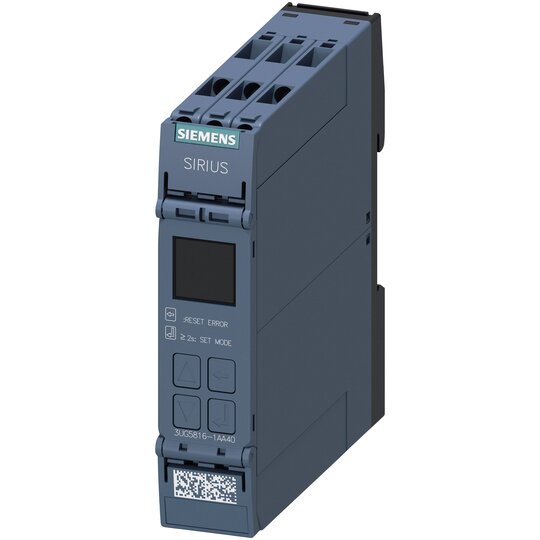

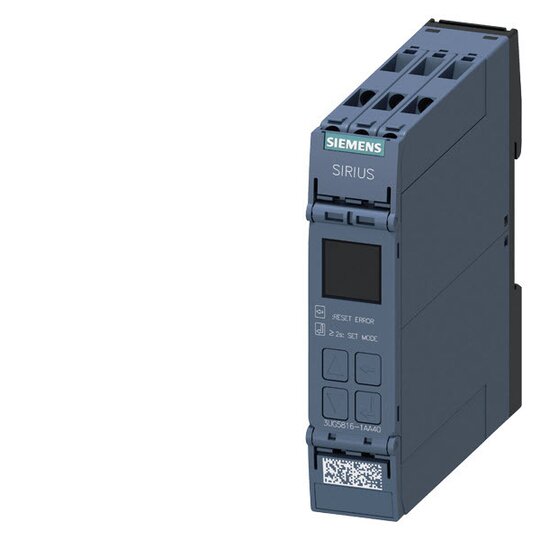

Siemens 3UG5816-1AA40 Netzüberwach- ungsrelais, digital, Phasenausfal

Hersteller-Nr. 3UG58161AA40

Ausführung des elektrischen Anschlusses	Schraubanschluss
Mit abnehmbaren Klemmen	true
Externe Stromversorgung erforderlich	true
Spannungsart der Versorgungsspannung	DC
Funktion Phasenfolgeüberwachung	true
Funktion Phasenausfallerkennung	true
Funktion Unterspannungserkennung	true
Funktion Überspannungserkennung	true
Funktion Asymmetrieerkennung	true
Spannungsmessbereich	90 - 760 V
Min. einstellbare Ansprechverzögerungszeit	0,1 s
Max. zulässige Ansprechverzögerungszeit	30 s
Min. einstellbare Rückfallverzögerungszeit	0,1 s
Max. zulässige Rückfallverzögerungszeit	30 s
Anzahl der Kontakte als Öffner	0
Anzahl der Kontakte als Schließer	0
Anzahl der Kontakte als Wechsler	1
Breite	22,5 mm
Höhe	100 mm
Tiefe	90 mm
