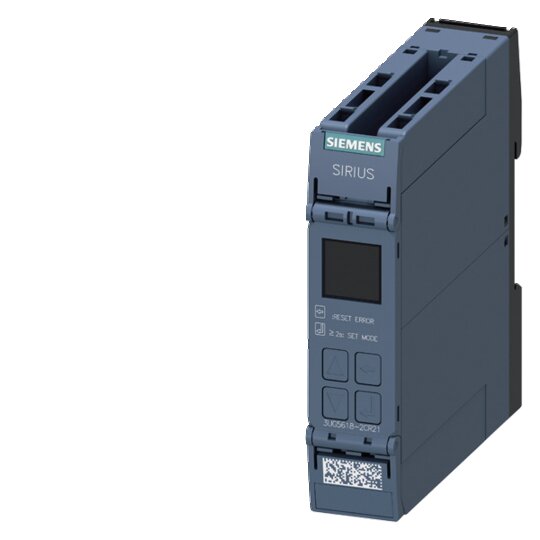

Siemens 3UG5618-2CR21 Netzüberwach- ungsrelais, digital, Phasenausfal

Hersteller-Nr. 3UG56182CR21 172679378
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2815068
EAN
4047621099996
DEHA.-Nr.
7088112
eClass.-Nr.
27371803
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Mit abnehmbaren Klemmen true
Spannungsart der Versorgungsspannung AC
Funktion Phasenfolgeüberwachung true
Funktion Phasenausfallerkennung true
Funktion Unterspannungserkennung true
Funktion Überspannungserkennung true
Funktion Asymmetrieerkennung true
Spannungsmessbereich 90 - 760 V
Min. einstellbare Ansprechverzögerungszeit 0,1 s
Max. zulässige Ansprechverzögerungszeit 30 s
Min. einstellbare Rückfallverzögerungszeit 0,1 s
Max. zulässige Rückfallverzögerungszeit 30 s
Anzahl der Kontakte als Öffner 0
Anzahl der Kontakte als Schließer 0
Anzahl der Kontakte als Wechsler 2
Breite 22,5 mm
Höhe 100 mm
Tiefe 90 mm

    Digital einstellbares Überwachungsrelais


    Das Digital einstellbares Netzüberwachungsrelais SIRIUS 3UG5 überwacht Phasenfolge, -ausfall und -asymmetrie, Unter- und Überspannung sowie Frequenz für verschiedene Anwendungen in instabilen Netzen.


    Technische Details:



    • Phasenausfall-, Phasenfolge-, Asymmetrie-, Frequenz-, Über- und Unterspannungsüberwachung

    • 3x 90-690 V AC, 15-70 Hz

    • 2 Wechsler Federzuganschluss

    • SIL 1/PL c zertifiziert

    • Variabel einstellbar auf Über-, Unterschreitung oder Fensterüberwachung

    • Freie Parametrierbarkeit von Verzögerungszeiten und RESET-Verhalten

    • Schmale Baubreite für weniger Platzbedarf im Schaltschrank

    • Automatische Drehrichtungskorrektur optional verfügbar

    • Modellvariante mit IO-Link für Kommunikationsanbindung


    Kunden Vorteile:



    • Weltweiter Einsatz durch Weitspannungsversorgung und internationale Zertifikate

    • Verlässliche Diagnose durch Anzeige von Istwert und Netzfehlerart

    • Abnehmbare Anschlussklemmen für einfache Wartung

    • Schneller, wartungsfreier und rüttelsicherer Anschluss mit Federzuganschluss

    • Einheitliches Zubehör wie Gerätekennzeichnungsschilder und Ersatzklemmen für alle Relais

    • Ersetzt die bewährte Baureihe 3UG4
