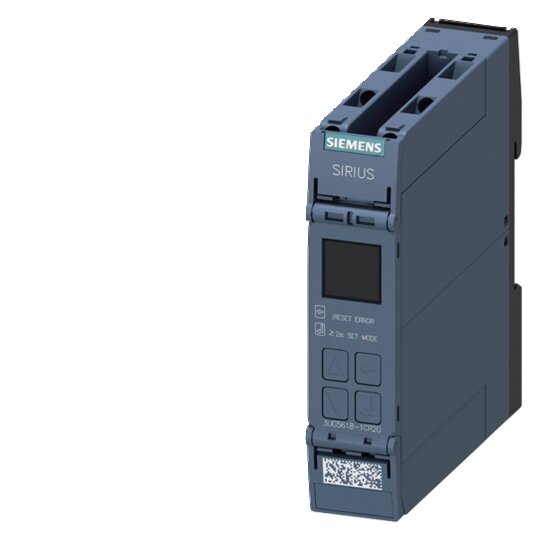

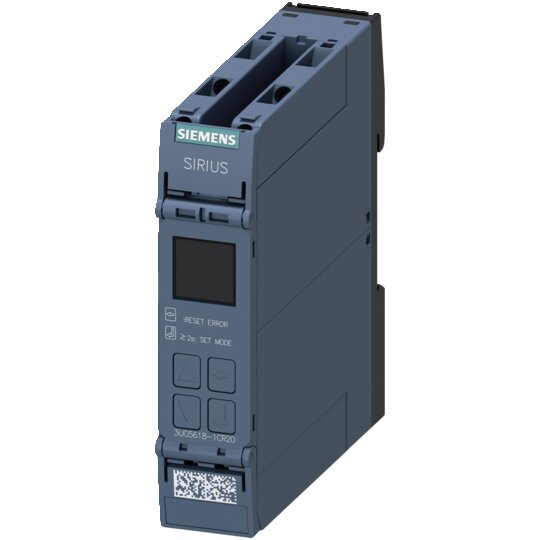

Siemens 3UG5618-1CR20 Netzüberwach- ungsrelais, digital, Phasenausfal

Hersteller-Nr. 3UG56181CR20 172679376
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2815066
EAN
4047621099965
DEHA.-Nr.
7088110
eClass.-Nr.
27371803
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Ausführung des elektrischen Anschlusses Schraubanschluss
Mit abnehmbaren Klemmen true
Spannungsart der Versorgungsspannung AC
Funktion Phasenfolgeüberwachung true
Funktion Phasenausfallerkennung true
Funktion Unterspannungserkennung true
Funktion Überspannungserkennung true
Funktion Asymmetrieerkennung true
Spannungsmessbereich 90 - 760 V
Min. einstellbare Ansprechverzögerungszeit 0,1 s
Max. zulässige Ansprechverzögerungszeit 30 s
Min. einstellbare Rückfallverzögerungszeit 0,1 s
Max. zulässige Rückfallverzögerungszeit 30 s
Anzahl der Kontakte als Öffner 0
Anzahl der Kontakte als Schließer 0
Anzahl der Kontakte als Wechsler 2
Breite 22,5 mm
Höhe 100 mm
Tiefe 90 mm

    Digital einstellbares Überwachungsrelais


    Das Digital einstellbare Überwachungsrelais SIRIUS 3UG5 dient der Überwachung von Phasenfolge, -ausfall und -asymmetrie sowie Unter- und Überspannung und Frequenz in instabilen Netzen.



    Technische Details:



    • Überwachung von Phasenausfall, Phasenfolge, Asymmetrie, Frequenz, Über- und Unterspannung

    • Spannungsbereich: 3x 90-690 V AC, 15-70 Hz

    • 2 Wechsler Schraubanschluss

    • Variable Einstellmöglichkeiten auf Über-, Unterschreitung oder Fensterüberwachung

    • Parametrierbare Verzögerungszeiten und RESET-Verhalten

    • Schmale Baubreite für weniger Platzbedarf im Schaltschrank

    • Diagnoseanzeige für Istwert und Netzfehlerart

    • Wahlweise abnehmbare Anschlussklemmen oder Federzuganschluss

    • Optionale automatische Drehrichtungskorrektur

    • Kommunikationsanbindung mit IO-Link verfügbar

    • SIL 1/PL c Zertifizierung verfügbar



    Kunden Vorteile:



    • Weltweiter Einsatz durch Weitspannungsversorgung und internationale Zertifikate

    • Schneller, wartungsfreier und rüttelsicherer Anschluss mit Federzuganschluss

    • Einheitliches Zubehör für alle Relais, einschließlich Kennzeichnungsschilder, Ersatzklemmen und Plombierabdeckungen

    • Ersetzungsprogramm für die bewährte Baureihe 3UG4 unterstützt Benutzer bei der Umstellung

    • SIRIUS Relais - eine flexible Lösung für unterschiedliche Anwendungen
