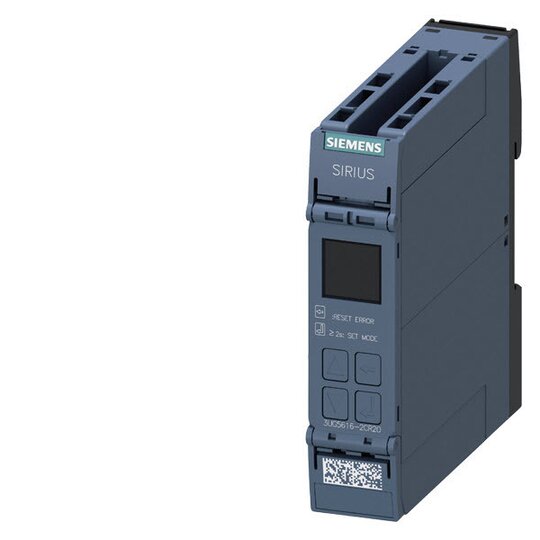

Siemens 3UG5616-2CR20 Netzüberwach- ungsrelais, digital, Phasenausfall

Hersteller-Nr. 3UG56162CR20 172679383
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2815073
EAN
4047621099958
DEHA.-Nr.
7088096
eClass.-Nr.
27371803
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Mit abnehmbaren Klemmen true
Spannungsart der Versorgungsspannung AC
Funktion Phasenfolgeüberwachung true
Funktion Phasenausfallerkennung true
Funktion Unterspannungserkennung true
Funktion Überspannungserkennung true
Funktion Asymmetrieerkennung true
Spannungsmessbereich 90 - 760 V
Min. einstellbare Ansprechverzögerungszeit 0,1 s
Max. zulässige Ansprechverzögerungszeit 30 s
Min. einstellbare Rückfallverzögerungszeit 0,1 s
Max. zulässige Rückfallverzögerungszeit 30 s
Anzahl der Kontakte als Öffner 0
Anzahl der Kontakte als Schließer 0
Anzahl der Kontakte als Wechsler 2
Breite 22,5 mm
Höhe 100 mm
Tiefe 90 mm

    SIRIUS 3UG5


    Digital einstellbares Netzüberwachungsrelais für die Überwachung von Phasenfolge, -ausfall und -asymmetrie, Unter- und Überspannung sowie Frequenz.



    Technische Details:



    • Überwachung: Phasenausfall, Phasenfolge, Asymmetrie, Frequenz, Über- und Unterspannung

    • Spannungsbereich: 3x 90-690 V AC

    • Frequenzbereich: 15-70 Hz

    • Anschluss: 2 Wechsler Federzuganschluss

    • Flexible Einstellung: Über-, Unterschreitung oder Fensterüberwachung

    • Parametrierbare Verzögerungszeiten und RESET-Verhalten

    • Schmale Baubreite für weniger Platzbedarf im Schaltschrank

    • Diagnoseanzeige von Istwert und Netzfehlerart

    • IO-Link Kommunikationsanbindung verfügbar

    • Geräte mit SIL 1/PL c Zertifizierung erhältlich



    Kundenbenefite:



    • Weltweiter Einsatz durch Weitspannungsversorgung und internationale Zertifikate

    • Schneller, wartungsfreier und rüttelsicherer Anschluss durch Federzugtechnik

    • Einfache und zuverlässige Handhabung durch abnehmbare Anschlussklemmen

    • Individuelle Anpassung der Funktionen an spezifische Anforderungen

    • Umfassendes Zubehör für effiziente Anwendung und Wartung

    • Verlässliche Leistung und Stabilität in instabilen Netzen

3D / BIM Objekt

Download (Stand: 28.06.2025)

DOC CE-Erklärung

Download (Stand: 28.06.2025)

Deeplink Produktseite

Download (Stand: 28.06.2025)

EPD-Erklärung

Download (Stand: 28.06.2025)

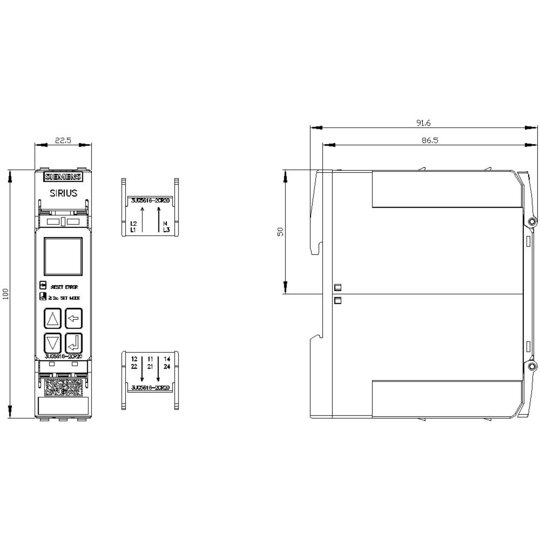

Maßzeichnung

Download (Stand: 28.06.2025)

Piktogramm / Symbol

Download (Stand: 28.06.2025)

Produktdatenblatt

Download (Stand: 28.06.2025)

Produktdatenblatt

Download (Stand: 28.06.2025)

Produktfamilienansicht

Download (Stand: 28.06.2025)

Produktpräsentation

Download (Stand: 28.06.2025)

REACH-Erklärung

Download (Stand: 28.06.2025)

Schaltbild

Download (Stand: 28.06.2025)

Sonstige

Download (Stand: 28.06.2025)

Technische Information

Download (Stand: 28.06.2025)

Umweltlabel

Download (Stand: 28.06.2025)

Verkaufsprospekt

Download (Stand: 28.06.2025)

Zertifikat

Download (Stand: 28.06.2025)

Produktvideo

hochgeladen am 28.06.2025
