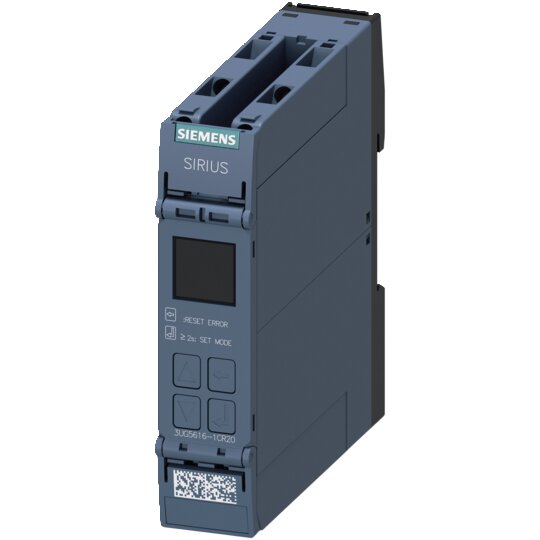

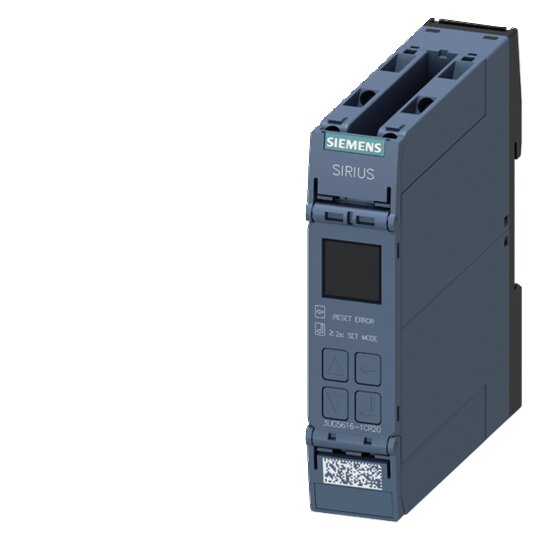

Siemens 3UG5616-1CR20 Netzüberwach- ungsrelais, digital, Phasenausfal

Hersteller-Nr. 3UG56161CR20 172679375
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2815065
EAN
4047621099941
DEHA.-Nr.
7088109
eClass.-Nr.
27371803
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Ausführung des elektrischen Anschlusses Schraubanschluss
Mit abnehmbaren Klemmen true
Externe Stromversorgung erforderlich false
Spannungsart der Versorgungsspannung AC
Funktion Phasenfolgeüberwachung true
Funktion Phasenausfallerkennung true
Funktion Unterspannungserkennung true
Funktion Überspannungserkennung true
Funktion Asymmetrieerkennung true
Spannungsmessbereich 90 - 760 V
Min. einstellbare Ansprechverzögerungszeit 0,1 s
Max. zulässige Ansprechverzögerungszeit 30 s
Min. einstellbare Rückfallverzögerungszeit 0,1 s
Max. zulässige Rückfallverzögerungszeit 30 s
Anzahl der Kontakte als Öffner 0
Anzahl der Kontakte als Schließer 0
Anzahl der Kontakte als Wechsler 2
Breite 22,5 mm
Höhe 100 mm
Tiefe 90 mm

    Digital einstellbares Überwachungsrelais


    Das SIRIUS 3UG5 Netzüberwachungsrelais überwacht Phasenfolge, -ausfall und -asymmetrie sowie Unter- und Überspannung und Frequenz für eine zuverlässige Signalüberwachung in instabilen Netzen.


    Technische Details:



    • Überwachung von Phasenausfall, Phasenfolge, Asymmetrie, Frequenz, Über- und Unterspannung

    • Betriebsspannung: 3x 90-690 V AC, 15-70 Hz

    • 2 Wechsler mit Schraubanschluss

    • Variable Einstellmöglichkeiten für Über- und Unterschreitung sowie Fensterüberwachung

    • Frei parametrierbare Verzögerungszeiten und RESET-Verhalten

    • Schmale Baubreite für weniger Platzbedarf im Schaltschrank

    • Diagnose durch Anzeige von Istwert und Netzfehlerart

    • Optionale IO-Link Kommunikationsanbindung

    • Geräte mit SIL 1/PL c Zertifizierung verfügbar


    Kunden Vorteile:



    • Einfache Installation durch abnehmbare Anschlussklemmen und optionale Federzuganschluss-Technik

    • Weltweiter Einsatz durch Weitspannungsversorgung und internationale Zertifikate

    • Reduzierte Wartungskosten durch rüttelsicheren Anschluss

    • Flexibilität durch optionale automatische Drehrichtungskorrektur

    • Umfassendes Zubehör für individuelle Anpassungen und Kennzeichnung

    • Nachhaltige Lösung durch Ablösung der bewährten Baureihe 3UG4
