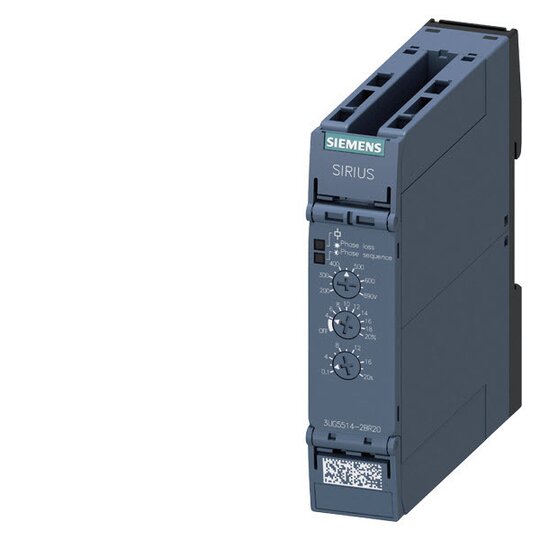

Siemens 3UG5514-2BR20 Netzüberwach- ungsrelais, analog, Phasenausfall

Hersteller-Nr. 3UG55142BR20 172679380
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2815070
EAN
4047621099934
DEHA.-Nr.
7088116
eClass.-Nr.
27371803
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Mit abnehmbaren Klemmen true
Spannungsart der Versorgungsspannung AC
Funktion Phasenfolgeüberwachung true
Funktion Phasenausfallerkennung true
Funktion Unterspannungserkennung true
Funktion Überspannungserkennung false
Funktion Asymmetrieerkennung true
Spannungsmessbereich 160 - 760 V
Min. einstellbare Rückfallverzögerungszeit 0,1 s
Max. zulässige Rückfallverzögerungszeit 20 s
Anzahl der Kontakte als Öffner 0
Anzahl der Kontakte als Schließer 0
Anzahl der Kontakte als Wechsler 2
Breite 22,5 mm
Höhe 100 mm
Tiefe 90 mm

    Analog einstellbares Überwachungsrelais


    Das Analog einstellbare Überwachungsrelais SIRIUS 3UG5 überwacht Phasenfolge, -ausfall, Asymmetrie und Unterspannung in vielfältigen Anwendungen.


    Technische Details:



    • 3x 160-690 V AC, 15-70 Hz

    • 2 Wechsler

    • Federzuganschluss für wartungsfreien und rüttelsicheren Anschluss

    • Schmale Baubreite für weniger Platzbedarf im Schaltschrank

    • Internationale Zertifikate für weltweiten Einsatz

    • Varianten mit Weitspannungsbereich ohne Hilfsspannung erhältlich

    • Einheitliches Zubehör, wie Gerätekennzeichnungsschilder und Ersatzklemmen


    Kunden Vorteile:



    • Ermöglicht Überwachung von ortsveränderlichen Anlagen wie Klimakompressoren und Baustellenkompressoren

    • Einfacher und schneller Anschluss dank Federzugtechnik

    • Platzsparendes Design erleichtert die Integration in bestehende Systeme

    • Vielfältig einsetzbar durch globale Spannungs- und Zertifizierungsoptionen

    • Zuverlässige Leistung durch die bewährte Baureihe 3UG4

3D / BIM Objekt

Download (Stand: 28.06.2025)

DOC CE-Erklärung

Download (Stand: 28.06.2025)

Deeplink Produktseite

Download (Stand: 28.06.2025)

EPD-Erklärung

Download (Stand: 28.06.2025)

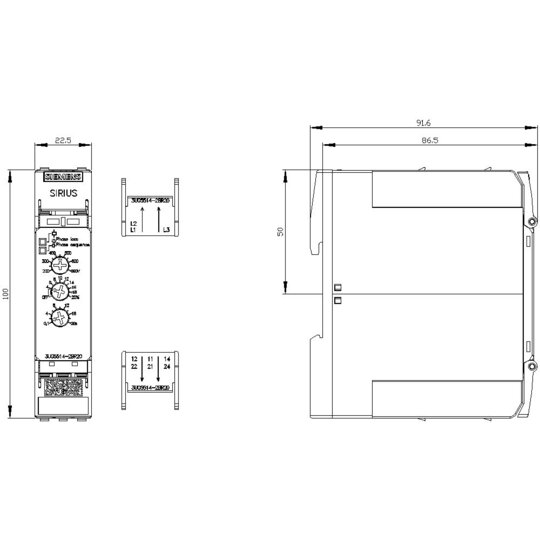

Maßzeichnung
