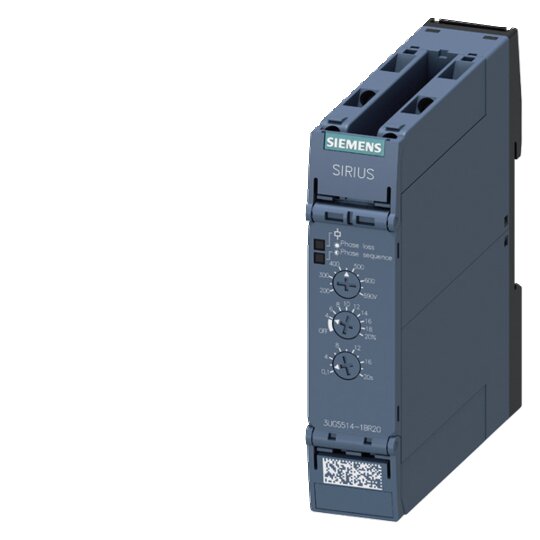

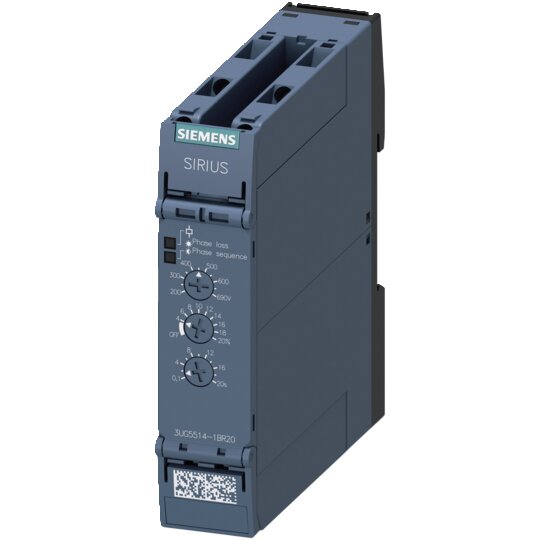

Siemens 3UG5514-1BR20 Netzüberwach- ungsrelais, analog, Phasenausfall

Hersteller-Nr. 3UG55141BR20 172679386
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2815076
EAN
4047621099927
DEHA.-Nr.
7088115
eClass.-Nr.
27371803
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Ausführung des elektrischen Anschlusses Schraubanschluss
Mit abnehmbaren Klemmen true
Externe Stromversorgung erforderlich false
Spannungsart der Versorgungsspannung AC
Funktion Phasenfolgeüberwachung true
Funktion Phasenausfallerkennung true
Funktion Unterspannungserkennung true
Funktion Überspannungserkennung false
Funktion Asymmetrieerkennung true
Spannungsmessbereich 160 - 760 V
Min. einstellbare Rückfallverzögerungszeit 0,1 s
Max. zulässige Rückfallverzögerungszeit 20 s
Anzahl der Kontakte als Öffner 0
Anzahl der Kontakte als Schließer 0
Anzahl der Kontakte als Wechsler 2
Breite 22,5 mm
Höhe 100 mm
Tiefe 90 mm

    Analog einstellbares Überwachungsrelais Phasenausfall-, Phasenfolge-, Asymmetrie- und Unterspannungsüberwachung


    Das Analog einstellbare Netzüberwachungsrelais SIRIUS 3UG5 ermöglicht die Überwachung von Phasenfolge, -ausfall, -asymmetrie und Unterspannung in verschiedenen Anwendungen.



    Technische Details:



    • Spannungsbereich: 3x 160-690 V AC

    • Frequenz: 15-70 Hz

    • 2 Wechsler mit Schraubanschluss

    • Weltweiter Einsatz durch internationale Zertifikate

    • Schmale Baubreite für weniger Platzbedarf im Schaltschrank

    • Optional Federzuganschluss für schnellen, wartungsfreien Anschluss

    • Varianten mit Weitspannungsbereich ohne Hilfsspannung



    Kundenben Vorteile:



    • Geeignet für ortsveränderliche Anlagen wie Klimakompressoren und Kühlcontainer

    • Allgemeine Anwendbarkeit in Solar- und Windkraftanlagen

    • Einheitliches Zubehör für alle Relais, z.B. Gerätekennzeichnungsschilder

    • Ersetzt die bewährte Baureihe 3UG4 mit erweiterten Funktionen

    • Rüttelsicherer Anschluss für erhöhte Zuverlässigkeit
