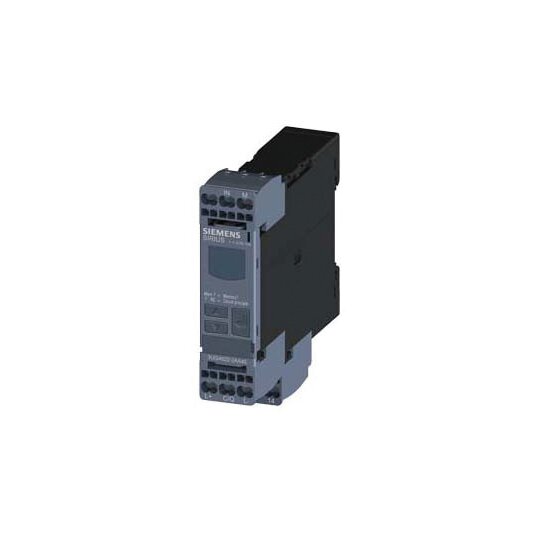

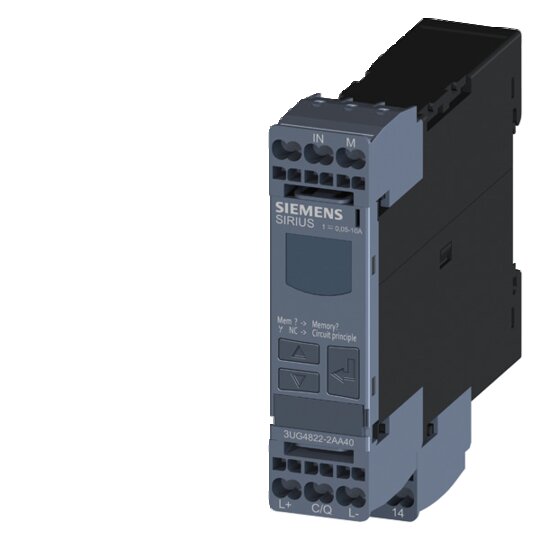

Siemens 3UG4822-2AA40 Überwachungs- relais, digital, Stromüberwachung

Hersteller-Nr. 3UG48222AA40 1483712
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
7001344
EAN
4011209895812
DEHA.-Nr.
3877561
eClass.-Nr.
27371802
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
(Lieferzeit + 1 Tag)
wird ermittelt

Verfügbarkeit beim Lieferanten anfragen
Ausführung des elektrischen Anschlusses Federzuganschluss
Mit abnehmbaren Klemmen true
Strommessbereich 0.05 - 750 A
1-Phasen-Unterstrom möglich true
3-Phasen-Unterstrom möglich false
1-Phasen-Überstrom möglich true
3-Phasen-Überstrom möglich false
1-Phasen-Fenster möglich false
3-Phasen-Fenster möglich false
Enthält Funktion Gleichspannung-Unterstrom true
Enthält Funktion Gleichspannung-Überstrom true
Funktion Gleichstrom-Fenster true
Min. einstellbare Ansprechverzögerungszeit 0 s
Max. zulässige Ansprechverzögerungszeit 999,9 s
Min. einstellbare Rückfallverzögerungszeit 0 s
Max. zulässige Rückfallverzögerungszeit 999,9 s
Anzahl der Kontakte als Öffner 0
Anzahl der Kontakte als Schließer 0
Anzahl der Kontakte als Wechsler 1
Breite 22,5 mm
Höhe 94 mm
Tiefe 91 mm

Digitales Überwachungsrelais Stromüberwachung, 22.5 mm für IO-Link AC/DC 0,05...10,0 A Über- und Unterstrom Wandlerskalierungsfaktor Hysterese 0,01 bis 5,0 A Anlaufverzögerungszeit Auslöseverzögerungszeit 1 Wechsler, Federzugtechnik Digital einstellbares Stromüberwachungsrelais SIRIUS 3UG4 für die Überwachung von Strömen auf Über- und Unterschreitung, z. B. zur Sicherstellung der Funktionalität von elektrischen Verbrauchern oder zur Drahtbruchüberwachung.Weltweiter Einsatz durch internationale Zertifikate. Das Relais ist variabel einstellbar auf Über-, Unterschreitung oder Fensterüberwachung. Verzögerungszeiten und RESET-Verhalten sind frei parametrierbar. Weniger Platzbedarf im Schaltschrank dank einer schmalen Baubreite. Verlässliche Diagnose durch Anzeige von IST-Wert und Statusmeldungen. Alle Ausführungen mit abnehmbaren Anschlussklemmen.Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung. Sie sind außerdem in verschiedenen Spannungen erhältlich, wahlweise mit IO-Link.Das umfassende Zubehör, wie z.B. Gerätekennzeichnungsschilder, Einstecklaschen und Abdeckkappen ist einheitlich für alle Relais.SIRIUS Relais - ein Programm für alle Fälle.
