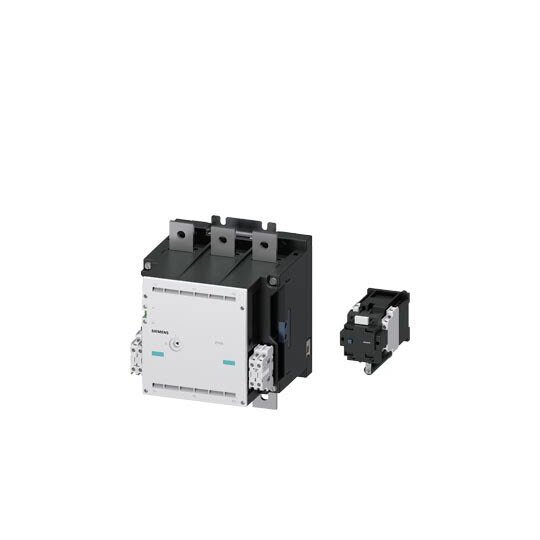

Siemens 3TF6933-8DB4 Schütz Bgr.14, 3pol., AC-3, 450kW, 400/380V (1000V)
1 Stück

Listenpreis
Art.-Nr.
2718532
EAN
4011209333338
Hersteller-Nr.
3TF69338DB4
DEHA.-Nr.
0293750
eClass.-Nr.
27371003
Zolltarif-Nr.
85364190
Bemessungssteuerspeisespannung Us bei DC 24 - 24 V
Spannungsart zur Betätigung DC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schienenanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 910 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 820 A
Bemessungsbetriebsleistung bei AC-3, 400 V 450 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 690 A
Bemessungsbetriebsleistung NEMA 514,849125 kW
Anzahl der Hilfskontakte als Schließer 3
Anzahl der Hilfskontakte als Öffner 3
Geeignet für Reiheneinbau true

Vakuumschütz AC-3e 630 A, 335 kW / 400 V, AC-3 820 A, 450 kW / 400 V, Ue 1000V, 3-polig, UC: 24 V DC Antrieb: konventionell mit Vorwiderstand eingebaut mit Umschaltschütz 3TC4417-4A DC-Sparschaltung Hilfskontakte 3 S + 3 Ö Hauptstr.: Schiene Steuer- und Hilfsstromkreis: Schraubanschluss Vakuumschütz 3TF6 zum Schalten von Motoren.Die Vakuumschütze 3TF6 überzeugen durch größte Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie zeichnen sich außerdem durch eine besonders hohe Schaltlebensdauer aus. Sie sind daher besonders geeignet für häufiges Schalten im Tippbetrieb. Vormontierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die Geräte sind weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.Sie sind in zwei Baugrößen, in AC- oder DC-Betätigung und in einem großen Leistungsbereich erhältlich. Im Haupstromkreis können die Geräte über Schienen angeschlossen werden.Für diese Schütze gibt es vielfältiges Zubehör, wie z.B. Überspannungsbegrenzer, Hilfsschalter oder Klemmenabdeckungen.

3UF18 68-3F u.Schütz 3TF68 aus 2 Klemmen
Siemens 160235
Art.-Nr.
2718583
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Wandler 3UF18 68-3G und für Schützanbau
Siemens 160237
Art.-Nr.
2718585
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Varistor für DC-Sparschaltung DC127-250V
Siemens 160802
Art.-Nr.
2719179
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Varistor für DC-Sparschaltung DC24-48V
Siemens 162921
Art.-Nr.
2722134
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein

109802473_TR_00001_1_0_210701_3TF6x33xxx_UN2807_202109141439366137.pdf

Sicherheitsdatenblatt

Download (Stand: 25.12.2024)

3D / BIM Objekt

Download (Stand: 25.12.2024)

Deeplink Produktseite

Download (Stand: 25.12.2024)

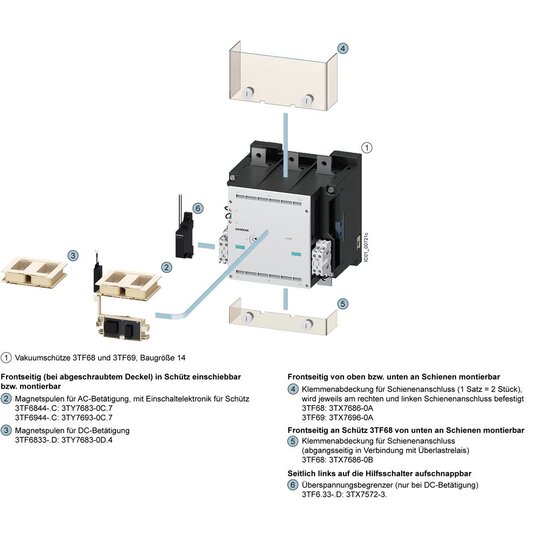

Explosionszeichnung

Download (Stand: 25.12.2024)

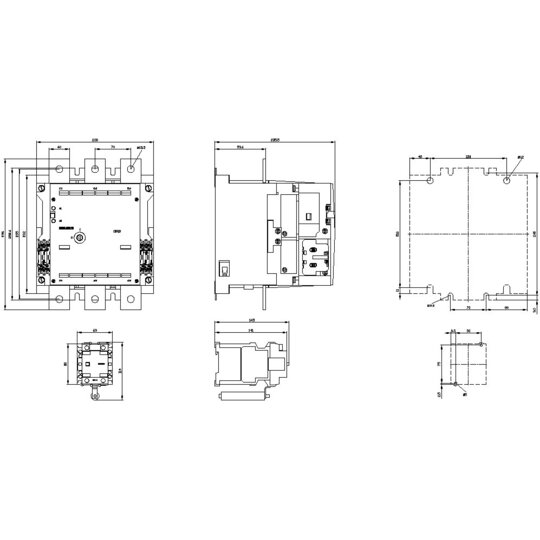

Maßzeichnung

Download (Stand: 25.12.2024)

Produktdatenblatt

Download (Stand: 25.12.2024)

Produktdatenblatt

Download (Stand: 25.12.2024)

REACH-Erklärung

Download (Stand: 25.12.2024)

RoHS-Erklärung

Download (Stand: 25.12.2024)

Schaltbild

Download (Stand: 25.12.2024)

Technische Information

Download (Stand: 25.12.2024)

Verkaufsprospekt

Download (Stand: 25.12.2024)

SIEMENS 3TF69338DB4 3D Modell

Zur Ansicht des 3D Modells bitte die PDF downloaden und lokal öffnen.

Download (Stand: 25.12.2024)
