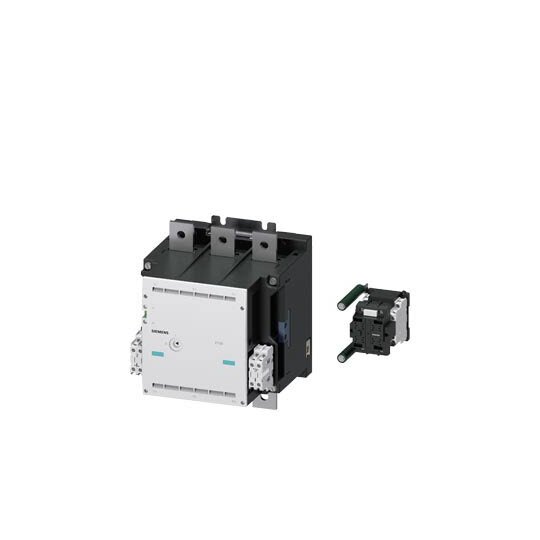

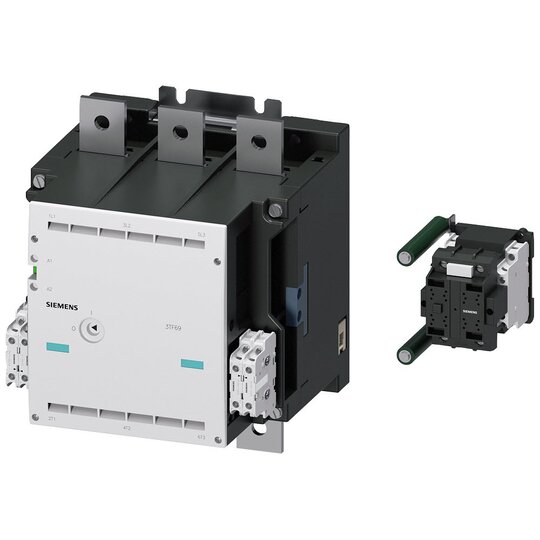

Siemens 3TF6933-1QG7 Schütz Bgr.14 3pol. AC-3 450kW, 400/380V (690V)
Hersteller-Nr. 3TF69331QG7 162851
- Ihr Nettopreis
- Jetzt einloggen
- Verpackungseinheit
- 1 Stück
- Art.-Nr.
- 2722062
- EAN
- 4011209356405
- DEHA.-Nr.
- 1679039
- eClass.-Nr.
- 27371003
- Zolltarif-Nr.
- 85364900
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 110 - 120 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 110 - 120 V |
| Spannungsart zur Betätigung | AC |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Schienenanschluss |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 910 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 820 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 450 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 690 A |
| Bemessungsbetriebsleistung NEMA | 514,849125 kW |
| Anzahl der Hilfskontakte als Schließer | 3 |
| Anzahl der Hilfskontakte als Öffner | 3 |
| Geeignet für Reiheneinbau | true |
- Nennstrom: 630 A, 335 kW / 400 V
- Hoher Nennstrom: 820 A, 450 kW / 400 V
- Spannung: Ue 690 V
- Betätigung: 3-polig, Uc: 110-120 V AC (50/60Hz)
- Antrieb: konventionell mit Brückengleichrichter
- Vormontierte Hilfsschalter: 3 S + 3 Ö
- Schraubanschluss für Steuer- und Hilfsstromkreis
- Weltweite Zulassungen (z.B. IEC und UL/CSA)
- IE3/IE4 ready
- Vielfältiges Zubehör verfügbar (Überspannungsbegrenzer, Hilfsschalter, Klemmenabdeckungen)
- Hohe Kontaktzuverlässigkeit und robuste Bauweise
- Besonders hohe Schaltlebensdauer für frequentes Schalten im Tippbetrieb
- Reduzierte Komplexität durch vormontierte Hilfsschalter
- Flexibilität durch unterschiedliche Baugrößen und Betätigungsarten (AC oder DC)
- Einfache Montage durch Anschluss über Schienen im Hauptstromkreis
Vakuumschütz AC-3e 630 A
Das Vakuumschütz 3TF6 dient zum Schalten von Motoren und überzeugt durch größte Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit.
Technische Details:
Kunden Vorteile:
Siemens 162921
Art.-Nr. 2722134
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
Siemens 160802
Art.-Nr. 2719179
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
Siemens 160235
Art.-Nr. 2718583
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
Siemens 160237
Art.-Nr. 2718585
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
3D / BIM Objekt
Download
(Stand: 23.08.2025)
|
Deeplink Produktseite
Download
(Stand: 23.08.2025)
|
Explosionszeichnung
Download
(Stand: 23.08.2025)
|

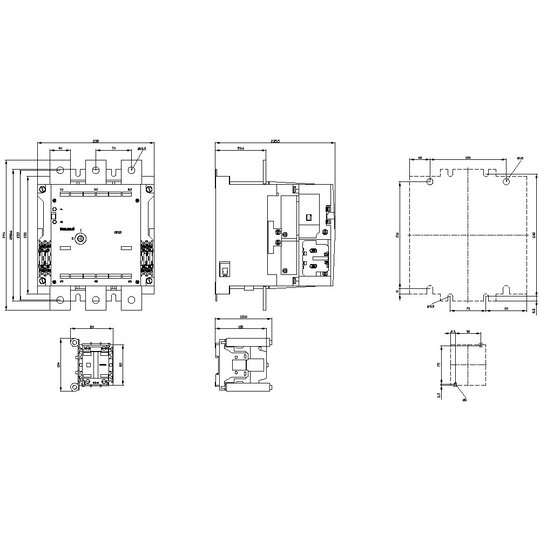

Maßzeichnung
