| Bemessungssteuerspeisespannung Us bei AC 50 Hz |
200 - 240 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz |
200 - 240 V |
| Spannungsart zur Betätigung |
AC |
| Anzahl der Öffner als Hauptkontakte |
0 |
| Anzahl der Schließer als Hauptkontakte |
3 |
| Anschlussart Hauptstromkreis |
Schienenanschluss |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V |
700 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V |
630 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V |
355 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V |
610 A |
| Bemessungsbetriebsleistung NEMA |
389,8143375 kW |
| Anzahl der Hilfskontakte als Schließer |
4 |
| Anzahl der Hilfskontakte als Öffner |
4 |
| Geeignet für Reiheneinbau |
true |

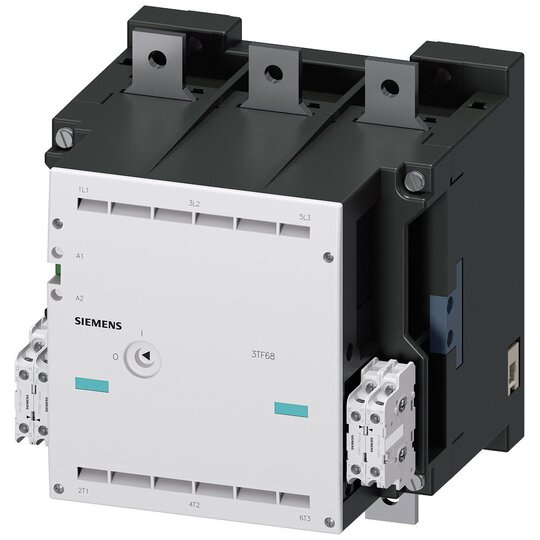

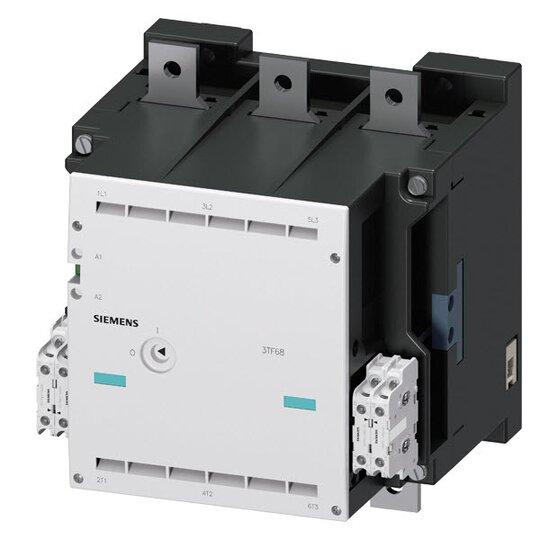

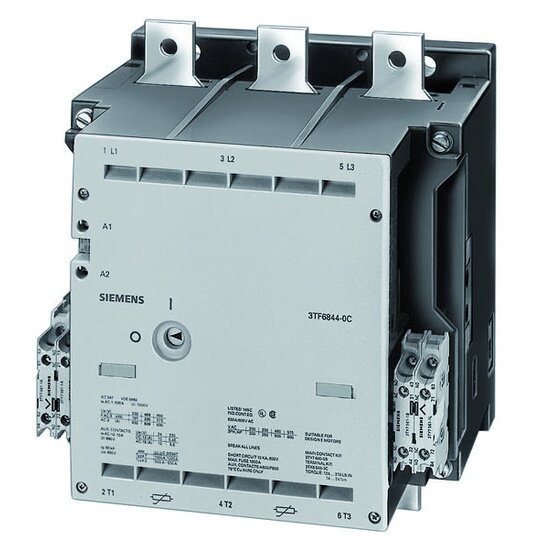

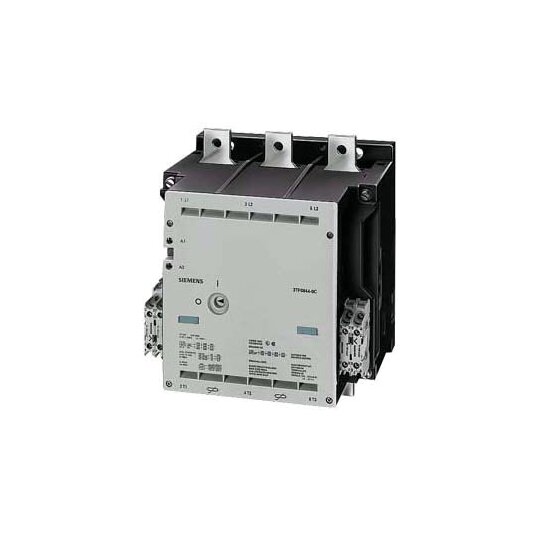

Vakuumschütz AC-3e/AC-3 630 A, 335 kW / 400 V, Ue 690V, 3-polig, Uc: 200-240 V AC(50/60Hz) Antrieb: konventionell Hilfskontakte 4 S + 4 Ö Hauptstr.: Schiene Steuer- und Hilfsstromkreis: Schraubanschluss Vakuumschütz 3TF6 zum Schalten von Motoren.Die Vakuumschütze 3TF6 überzeugen durch größte Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie zeichnen sich außerdem durch eine besonders hohe Schaltlebensdauer aus. Sie sind daher besonders geeignet für häufiges Schalten im Tippbetrieb. Vormontierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die Geräte sind weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.Sie sind in zwei Baugrößen, in AC- oder DC-Betätigung und in einem großen Leistungsbereich erhältlich. Im Haupstromkreis können die Geräte über Schienen angeschlossen werden.Für diese Schütze gibt es vielfältiges Zubehör, wie z.B. Überspannungsbegrenzer, Hilfsschalter oder Klemmenabdeckungen.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
SIEMENS 3TF68440CM7 3D Modell
Zur Ansicht des 3D Modells bitte die PDF downloaden und lokal öffnen.
|
