Bemessungssteuerspeisespannung Us bei AC 50 Hz | 220 - 240 V |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | 220 - 240 V |
Spannungsart zur Betätigung | AC |
Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 700 A |
Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 630 A |
Bemessungsbetriebsleistung bei AC-3, 400 V | 355 kW |
Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 610 A |
Bemessungsbetriebsleistung NEMA | 389,814337499 kW |
Geeignet für Reiheneinbau | true |
Anzahl der Hilfskontakte als Schließer | 3 |
Anzahl der Hilfskontakte als Öffner | 3 |
Anschlussart Hauptstromkreis | Schienenanschluss |
Anzahl der Öffner als Hauptkontakte | 0 |
Anzahl der Schließer als Hauptkontakte | 3 |

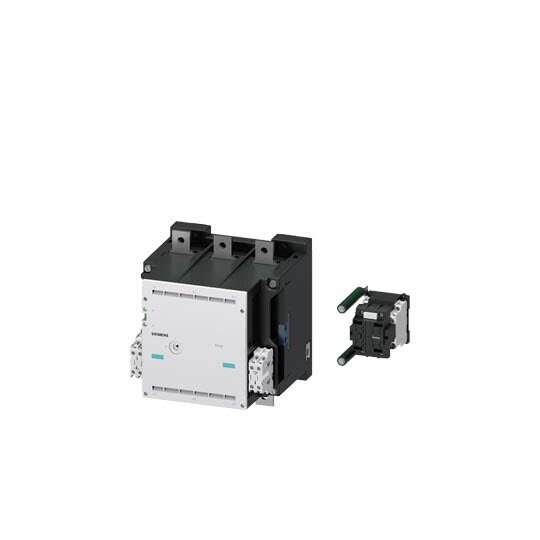

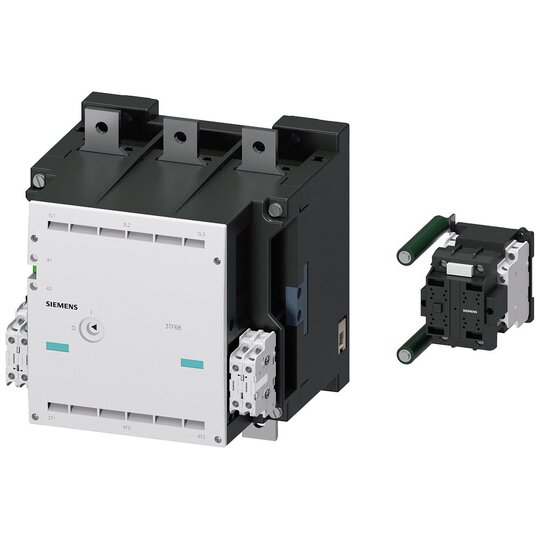

Vakuumschütz AC-3e/AC-3 630 A, 335 kW / 400 V, Ue 690V, 3-polig, Uc: 220-240 V AC(50/60Hz) Antrieb: konventionell Brückengleichrichter eingebaut mit Umschaltschütz 3TC44 Hilfskontakte 3 S + 3 Ö Hauptstr.: Schiene Steuer- und Hilfsstromkreis: Schraubanschluss Vakuumschütz 3TF6 zum Schalten von Motoren.Die Vakuumschütze 3TF6 überzeugen durch größte Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie zeichnen sich außerdem durch eine besonders hohe Schaltlebensdauer aus. Sie sind daher besonders geeignet für häufiges Schalten im Tippbetrieb. Vormontierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die Geräte sind weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.Sie sind in zwei Baugrößen, in AC- oder DC-Betätigung und in einem großen Leistungsbereich erhältlich. Im Haupstromkreis können die Geräte über Schienen angeschlossen werden.Für diese Schütze gibt es vielfältiges Zubehör, wie z.B. Überspannungsbegrenzer, Hilfsschalter oder Klemmenabdeckungen.sions, contacts auxiliaires et cache-bornes sont disponibles pour ces contacteurs.
