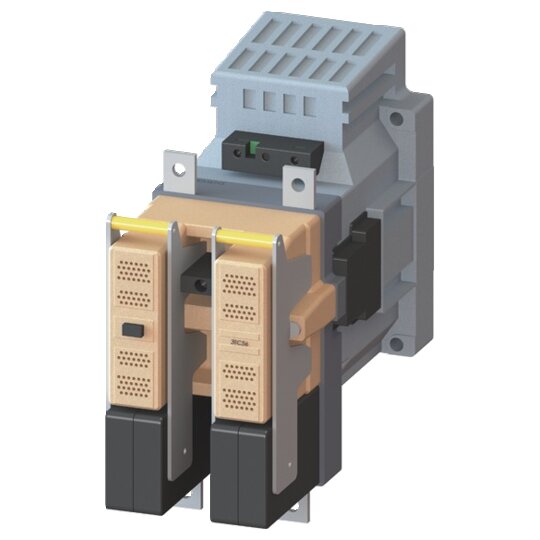

Siemens 3TC5617-0AF4 Schütz Bgr.12, 2pol., DC-3 und 5, 400A Hilfsschalter 22
1 Stück

Listenpreis
Art.-Nr.
2718675
EAN
4011209201224
Hersteller-Nr.
3TC56170AF4
DEHA.-Nr.
0294079
eClass.-Nr.
27371018
Zolltarif-Nr.
85364900
Spannungsart zur Betätigung DC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 2
Anschlussart Hauptstromkreis Schraubanschluss
Bemessungsbetriebsleistung bei DC-3 / DC-5 bei 440 V 140 kW
Anzahl der Hilfskontakte als Schließer 2
Anzahl der Hilfskontakte als Öffner 2
Geeignet für Reiheneinbau true

Schütz, Baugröße 12, 2-polig, DC-3 und 5, 400A Hilfsschalter 22 (2 NO + 2 NC) DC 110V DC-Betätigung DC-Betätigung Schütz 3TC zum Schalten von Gleichspannung, 2-polig.Die Gleichstromschütze 3TC überzeugen durch größte Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie zeichnen sich außerdem durch eine besonders hohe Schaltlebensdauer aus. Vormontierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die Geräte sind weltweit zugelassen (z.B. IEC und UL/CSA).Sie sind in verschiedenen Baugrößen, in AC- und DC-Betätigung, in verschiedenen Spannungen und mit verschiedenen Hilfskontakten erhältlich. Im Haupstromkreis können die Geräte über Schienen angeschlossen werden.Für diese Schütze gibt es vielfältiges Zubehör, wie z.B. Überspannungsbegrenzer, Hilfsschalter oder Klemmenabdeckungen.

109802472_TR_00001_1_0_210701_3TC48_3TC5_3TC7_UN2807_202109141434274808.pdf

Sicherheitsdatenblatt

Download (Stand: 25.12.2024)

3D / BIM Objekt

Download (Stand: 25.12.2024)

Deeplink Produktseite

Download (Stand: 25.12.2024)

Maßzeichnung

Download (Stand: 25.12.2024)

Produktdatenblatt

Download (Stand: 25.12.2024)

Produktdatenblatt

Download (Stand: 25.12.2024)

REACH-Erklärung

Download (Stand: 25.12.2024)

RoHS-Erklärung

Download (Stand: 25.12.2024)

Schaltbild

Download (Stand: 25.12.2024)

Technische Information

Download (Stand: 25.12.2024)

Verkaufsprospekt

Download (Stand: 25.12.2024)
