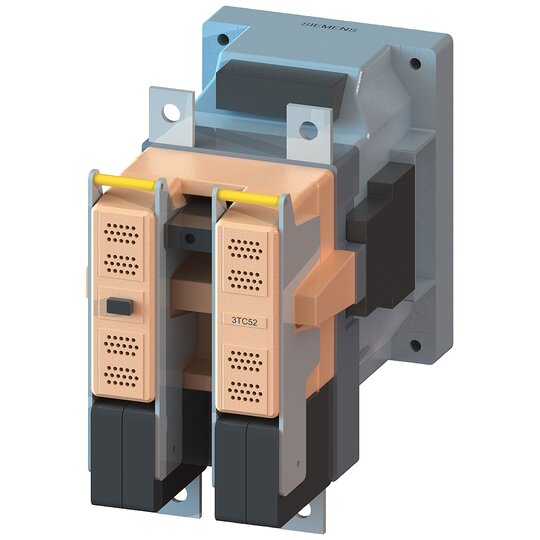

Siemens 3TC52170AB4 Schütz Bgr.8 2p DC-3 u.5 Hilfsschalter 22 DC-Betätigung 24VDC
1 Stück

Listenpreis
Art.-Nr.
2718665
EAN
4011209094024
Hersteller-Nr.
3TC52170AB4
DEHA.-Nr.
0294064
eClass.-Nr.
27371018
Zolltarif-Nr.
85364190
Spannungsart zur Betätigung DC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 2
Anschlussart Hauptstromkreis Schraubanschluss
Bemessungsbetriebsleistung bei DC-3 / DC-5 bei 440 V 82 kW
Anzahl der Hilfskontakte als Schließer 2
Anzahl der Hilfskontakte als Öffner 2
Geeignet für Reiheneinbau true

Schütz, Baugröße 8, 2-polig, DC-3 und 5, 220A Hilfsschalter 22 (2 NO + 2 NC) DC 24 V DC-Betätigung Schütz 3TC zum Schalten von Gleichspannung, 2-polig.Die Gleichstromschütze 3TC überzeugen durch größte Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie zeichnen sich außerdem durch eine besonders hohe Schaltlebensdauer aus. Vormontierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die Geräte sind weltweit zugelassen (z.B. IEC und UL/CSA).Sie sind in verschiedenen Baugrößen, in AC- und DC-Betätigung, in verschiedenen Spannungen und mit verschiedenen Hilfskontakten erhältlich. Im Haupstromkreis können die Geräte über Schienen angeschlossen werden.Für diese Schütze gibt es vielfältiges Zubehör, wie z.B. Überspannungsbegrenzer, Hilfsschalter oder Klemmenabdeckungen.

109802472_TR_00001_1_0_210701_3TC48_3TC5_3TC7_UN2807_202109141434274808.pdf

Sicherheitsdatenblatt

Download (Stand: 25.12.2024)

3D / BIM Objekt

Download (Stand: 25.12.2024)

Deeplink Produktseite

Download (Stand: 25.12.2024)

Maßzeichnung

Download (Stand: 25.12.2024)

Produktdatenblatt

Download (Stand: 25.12.2024)

Produktdatenblatt

Download (Stand: 25.12.2024)

REACH-Erklärung

Download (Stand: 25.12.2024)

RoHS-Erklärung

Download (Stand: 25.12.2024)

Schaltbild

Download (Stand: 25.12.2024)

Technische Information

Download (Stand: 25.12.2024)

Verkaufsprospekt

Download (Stand: 25.12.2024)
