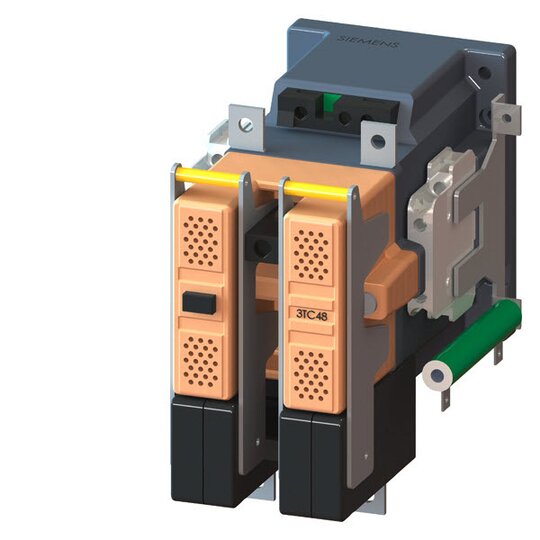

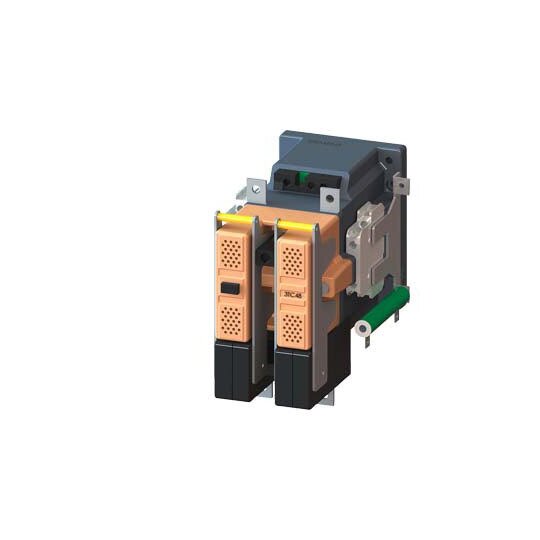

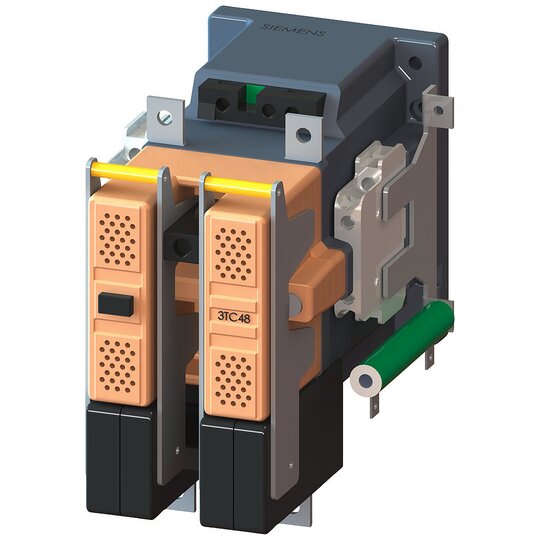

Siemens 3TC4817-0LV4 Schütz Bgr.4, 2pol., DC-3 und 5, 75A bei 750V
1 Stück

Listenpreis
Art.-Nr.
2721994
EAN
4011209207318
Hersteller-Nr.
3TC48170LV4
DEHA.-Nr.
1676559
eClass.-Nr.
27371018
Zolltarif-Nr.
85364190
Spannungsart zur Betätigung DC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 2
Anschlussart Hauptstromkreis Schraubanschluss
Bemessungsbetriebsleistung bei DC-3 / DC-5 bei 440 V 27 kW
Anzahl der Hilfskontakte als Schließer 2
Anzahl der Hilfskontakte als Öffner 1
Geeignet für Reiheneinbau true

Schütz, Baugröße 4, 2-polig, DC-3 und 5, 75A bei 750V Hilfskontakte 21 (2 NO + 1 NC) DC 36V DC-Betätigung mit Varistor und Vorwiderstand Arbeitsbereich 0,7...1,25 x US Schütz 3TC zum Schalten von Gleichspannung, 2-polig.Die Gleichstromschütze 3TC überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie zeichnen sich außerdem durch eine besonders hohe Schaltlebensdauer aus. Die Geräte sind weltweit zugelassen (z.B. IEC und UL/CSA).Sie sind in AC- und DC-Betätigung, in verschiedenen Spannungen und mit verschiedenen Hilfskontakten erhältlich.Als Zubehör stehen z.B. Lichtbogenkammern, Magnetspulen sowie Überspannungsbegrenzer zur Verfügung.

109802472_TR_00001_1_0_210701_3TC48_3TC5_3TC7_UN2807_202109141434274808.pdf

Sicherheitsdatenblatt

Download (Stand: 25.12.2024)

3D / BIM Objekt

Download (Stand: 25.12.2024)

Deeplink Produktseite

Download (Stand: 25.12.2024)

Maßzeichnung

Download (Stand: 25.12.2024)

Produktdatenblatt

Download (Stand: 25.12.2024)

Produktdatenblatt

Download (Stand: 25.12.2024)

REACH-Erklärung

Download (Stand: 25.12.2024)

RoHS-Erklärung

Download (Stand: 25.12.2024)

Schaltbild

Download (Stand: 25.12.2024)

Technische Information

Download (Stand: 25.12.2024)

Verkaufsprospekt

Download (Stand: 25.12.2024)

SIEMENS 3TC48170LV4 3D Modell

Zur Ansicht des 3D Modells bitte die PDF downloaden und lokal öffnen.

Download (Stand: 25.12.2024)
