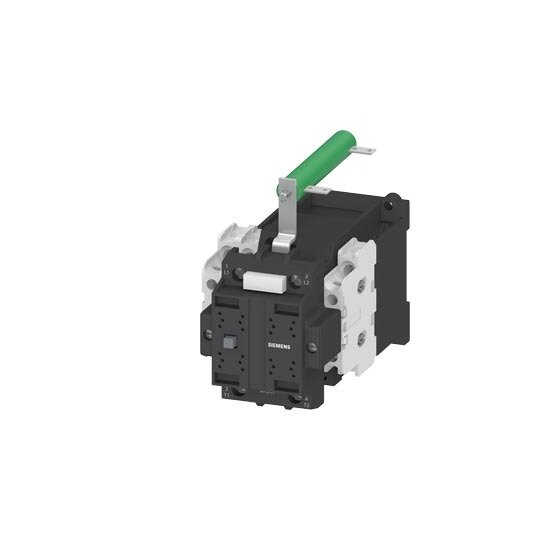

Siemens 3TC4417-0LV4 Schütz Bgr.2, 2pol. DC-3 und 5, 7,5A bei 750V
1 Stück

Listenpreis
Art.-Nr.
2721986
EAN
4011209231849
Hersteller-Nr.
3TC44170LV4
DEHA.-Nr.
1676519
eClass.-Nr.
27371018
Zolltarif-Nr.
85364900
Spannungsart zur Betätigung DC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 2
Anschlussart Hauptstromkreis Schraubanschluss
Bemessungsbetriebsleistung bei DC-3 / DC-5 bei 440 V 9 kW
Anzahl der Hilfskontakte als Schließer 2
Anzahl der Hilfskontakte als Öffner 2
Geeignet für Reiheneinbau true

Schütz, Baugröße 2, 2-polig, für Bahnanwendungen DC-3 und 5, 7,5A bei 750V DC 36V Hilfskontakte 21 (2NO+1 NC) mit Varistor und Vorwiderstand Arbeitsbereich 0,7...1,25xUS Schütz 3TC zum Schalten von Gleichspannung, 2-polig.Die Gleichstromschütze 3TC überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie zeichnen sich außerdem durch eine besonders hohe Schaltlebensdauer aus. Die Geräte sind weltweit zugelassen (z.B. IEC und UL/CSA).Sie sind in AC- und DC-Betätigung, in verschiedenen Spannungen und mit verschiedenen Hilfskontakten erhältlich.Als Zubehör stehen z.B. Lichtbogenkammern, Magnetspulen sowie Überspannungsbegrenzer zur Verfügung.

109802471_TR_00001_1_0_210701_3TC44xxx_3TY7684_0Qx7_UN2807_202109141423384723.pdf

Sicherheitsdatenblatt

Download (Stand: 02.11.2024)

3D / BIM Objekt

Download (Stand: 02.11.2024)

Anschlussbild

Download (Stand: 02.11.2024)

Deeplink Produktseite

Download (Stand: 02.11.2024)

Maßzeichnung

Download (Stand: 02.11.2024)

Produktdatenblatt

Download (Stand: 02.11.2024)

Produktdatenblatt

Download (Stand: 02.11.2024)

REACH-Erklärung

Download (Stand: 02.11.2024)

RoHS-Erklärung

Download (Stand: 02.11.2024)

Schaltbild

Download (Stand: 02.11.2024)

Technische Information

Download (Stand: 02.11.2024)

Verkaufsprospekt

Download (Stand: 02.11.2024)

SIEMENS 3TC44170LV4 3D Modell

Zur Ansicht des 3D Modells bitte die PDF downloaden und lokal öffnen.

Download (Stand: 02.11.2024)
