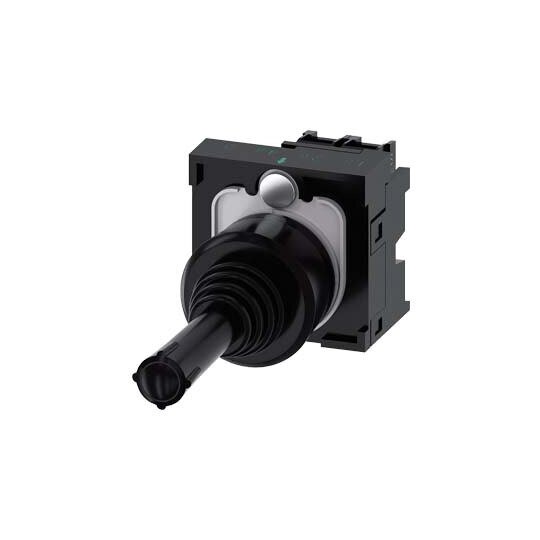

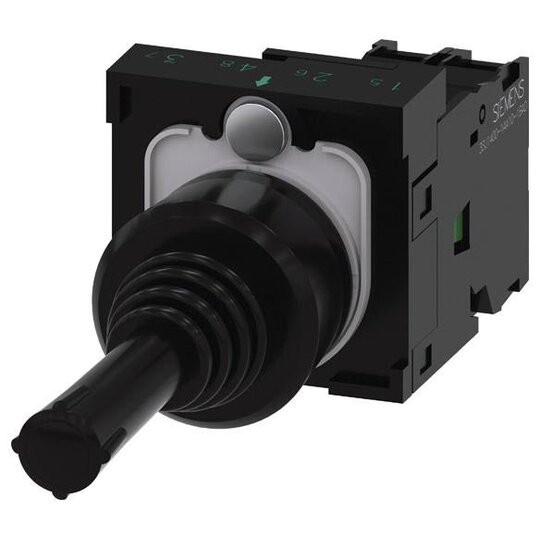

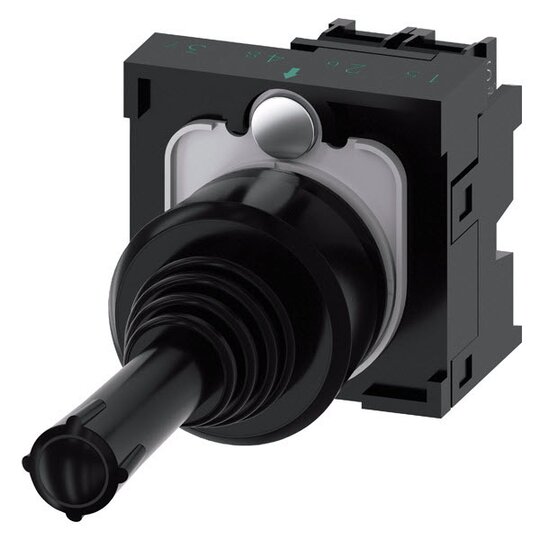

Siemens 3SU11007AD101NA0 Koordinaten- schalter 22mm rund sw senk. O-Stell. 1S

Hersteller-Nr. 3SU11007AD101NA0 169264
Preview Image
image 1
image 2
image 3
image 4
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2729128
EAN
4011209954779
DEHA.-Nr.
4335164
eClass.-Nr.
27371404
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Zentralbefestigung, Lochdurchmesser 22,3 mm
Joysticklänge 71,3 mm
Anzahl der Betätigungsrichtungen 2
Anzahl der Schaltstellungen 2
Anzahl der Schließer je Betätigungsrichtung 2
Anzahl der Öffner je Betätigungsrichtung 0
Anzahl der Wechselkontakte je Richtung 0
Mit Rückzug in Nullstellung true
Verriegelung in Nullstellung false
Codegeber false
Analogausgangssignal konfigurierbar false
Mit Frontring true
Werkstoff des Frontrings Kunststoff
Farbe Frontring schwarz
Schutzart (IP) IP65/IP67

    Koordinatenschalter


    Der Koordinatenschalter SIRIUS ACT ist ideal für einfache Navigationsaufgaben und bietet eine innovative und benutzerfreundliche Montage.



    Technische Details:



    • Durchmesser: 22 mm

    • Form: rund

    • Material: Kunststoff, schwarz

    • Schaltstellungen: 2

    • Betätigungsart: senkrecht, tastend

    • Mechanische Verriegelung: ohne in der O-Stellung

    • Anschlussart: Schraubanschluss

    • Montagebohrungen: nutfreie Löcher mit 100%igem Verdrehschutz

    • Schutzart: hoch, industriegerecht und für den Außeneinsatz geeignet

    • Reinigungsmöglichkeit: Hochdruckstrahl

    • Verbindungsmöglichkeiten: Standardverdrahtung, PROFINET, AS-Interface, IO-Link

    • Lieferbare Ausführungen: 2/4 Schaltpositionen, verrastende/tastende Betätigung



    Kunden Vorteile:



    • Einfache Montage: Nur ein Handgriff, kein Spezialwerkzeug erforderlich.

    • Flexibilität: Reduzierter Verdrahtungsaufwand und Minimierung von Fehlerquellen.

    • Umfangreiche Dokumentation: Verfügbarkeit von Handbuch, 3D-Daten und Anschlussdiagrammen.

    • Komfortable Unterstützung: Grafischer Online-Konfigurator für Auswahl und Bestellung.

    • Robustheit: Widerstandsfähig gegen Staub, Öle und aggressive Laugen.
