Mit abnehmbaren Klemmen | true |
Ausführung des elektrischen Anschlusses | Schraubanschluss |
Geeignet zur Überwachung von Positionsschaltern | true |
Geeignet zur Überwachung von NOT-AUS-Kreisen | true |
Geeignet zur Überwachung von Ventilen | true |
Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen | true |
Geeignet zur Überwachung von Magnetschaltern | true |
Geeignet zur Überwachung von Näherungsschaltern | true |
Mit Mutingfunktion | false |
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet | 0 |
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, Halbleiter | 2 |
Stoppkategorie nach IEC 60204 | 0 + 1 |
SIL nach IEC 61508 | 3 |
Mit Zulassung nach UL | true |
Breite | 22,5 mm |
Höhe | 100 mm |
Tiefe | 124,5 mm |
Mit TÜV-Zulassung | true |

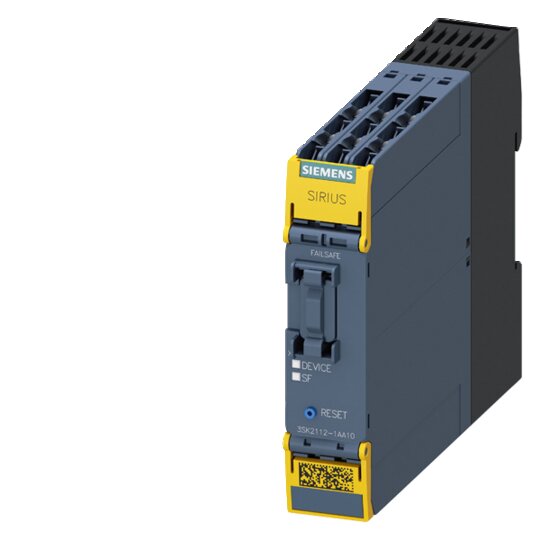

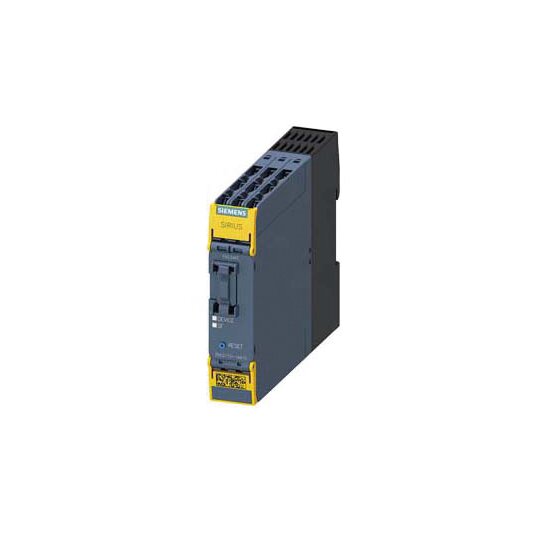

SIRIUS Sicherheitsschaltgerät Grundgerät 3SK2 Reihe 10 F-DI, 2 F-DQ, 1 DQ, 24 V DC parametrierbar über SIRIUS Safety ES 22,5 mm Baubreite Schraubanschluss bis SIL 3 (IEC 62061) bis Performance Level e (ISO 13849-1) Ausgangserweiterungen 3SK1, Koppelrelais 3RQ1 und fehlersichere Motorstarter 3RM1 über Geräteverbinder anschließbar Grundgerät SIRIUS 3SK2 für anspruchsvolle Sicherheitsanwendungen mit mehreren Sicherheitsfunktionen.Die Grundgeräte 3SK2 bieten bei geringer Baubreite eine Vielzahl von Ein- und Ausgängen für anspruchsvolle Sicherheitsanwendungen mit mehreren unabhängigen Sicherheitsfunktionen. Leistungsfähige Halbleiterausgänge, sowie die Erweiterbarkeit um zusätzliche 3SK1-Ausgangserweiterungen und nahtlose Integration in den Hauptstromkreis mit den fehlersicheren Motorstartern 3RM1 mittels Geräteverbindern bieten flexible Einsatzmöglichkeiten. Es stehen umfangreiche Logikfunktionen zur Verfügung, um unabhängige Abschaltungen der fehlersicheren Ausgänge zu parametrieren. Die Engineering-Software SIRIUS Safety ES ermöglicht einfache Inbetriebnahme und bietet umfangreiche Diagnosemöglichkeiten. Einfache Realisierung z. B. von Muting und Schutztürüberwachung durch vorgefertigte Logikbausteine ist möglich.Geräte in 22,5 mm mit 10 Ein- und 2 Halbleiterausgängen oder in 45 mm mit 20 Ein- und 4 Ausgängen, durchgängig mit Schraub- oder Federzuganschluss (Push-In) erhältlich.Umfangreiches Zubehör wie zum Beispiel Diagnosedisplay, Plombierabdeckungen, Einstecklaschen für Wandmontage und Kodierstifte erleichtert die Handhabung. Ausgangserweiterungen können mittels Geräteverbinder ohne zusätzlichen Verdrahtungsaufwand verwendet werden.Safety is a SIRIUS business.
