Ausführung des elektrischen Anschlusses | Federzuganschluss |
Tragschienenmontage möglich | false |
Bemessungssteuerspeisespannung Us bei AC 50 Hz | 115 - 115 V |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | 115 - 115 V |
Spannungsart zur Betätigung | AC |
Mit abnehmbaren Klemmen | false |
Mit Mutingfunktion | false |
Mit Rückführkreis | false |
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet | 0 |
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet | 0 |
Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet | 0 |
Anzahl der Ausgänge, Meldefunktion, verzögert, kontaktbehaftet | 0 |
Anzahl der Ausgänge, Meldefunktion, verzögert, Halbleiter | 0 |
Stoppkategorie nach IEC 60204 | 0 |
Performance Level nach EN ISO 13849-1 | Level e |
SIL nach IEC 61508 | 3 |
Mit Zulassung nach UL | true |
Breite | 90 mm |
Höhe | 100 mm |
Tiefe | 121,6 mm |
Mit TÜV-Zulassung | true |

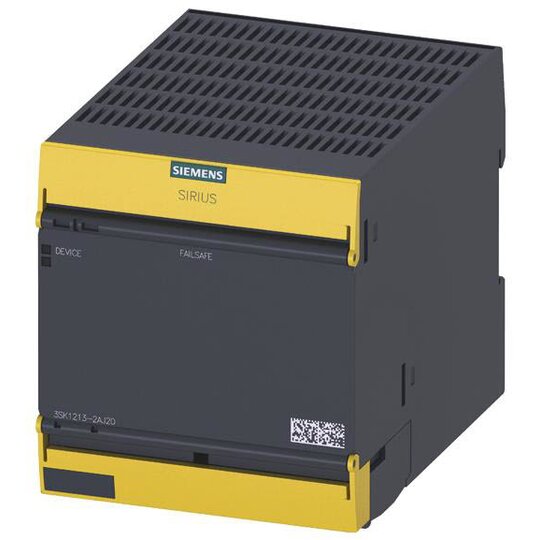

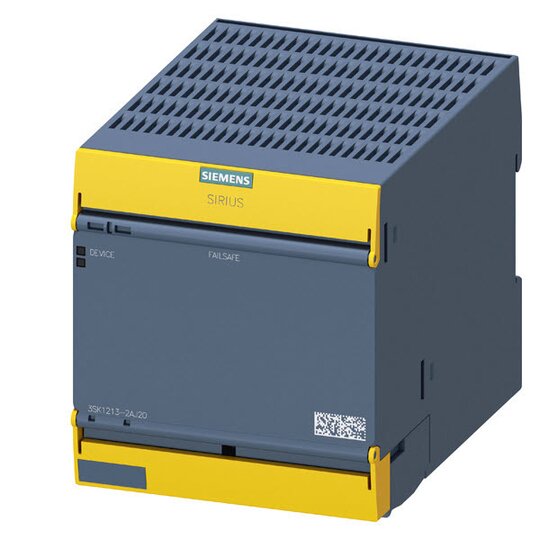

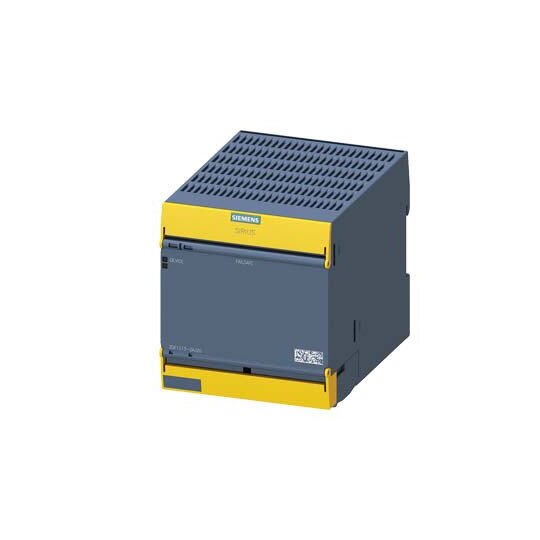

SIRIUS Sicherheitsschaltgerät Ausgangserweiterung 3RO Power, mit Relais-Freigabekreisen 3 Schließer plus Relais-Meldekreis 1 Öffner Us = 115 V AC Federzuganschluss (Push-In) Ausgangserweiterung SIRIUS 3SK1 für Sicherheitsschaltgeräte.Die Ausgangserweiterungen 3SK dienen der Ergänzung eines Grundgeräts um zusätzliche sichere Ausgänge mit einem Schaltvermögen bis zu 10 A. Sie können durch Verdrahtung an jedes 3SK-Grundgerät angebunden werden. Alle Geräte mit einer Steuerspeisespannung von DC 24 V können auch mittels Geräteverbinder 3ZY12 mit den Grundgeräten Advanced 3SK1 und 3SK2 verbunden werden.Die Geräte verfügen über vier (AC-15 5 A) oder drei (AC-15 10 A) sichere Ausgänge. Es besteht die Auswahl zwischen einer Steuerspannung von 24 V oder Weitspannung. Durchgängig mit Schraub- oder Federzuganschluss (Push-In) erhältlich.Die Sicherheitsschaltgeräte 3SK lösen die bewährte Baureihe 3TK28 ab.Safety is a SIRIUS business.
