Geeignet zur Überwachung von Positionsschaltern | true |
Geeignet zur Überwachung von NOT-AUS-Kreisen | true |
Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen | true |
Geeignet zur Überwachung von Magnetschaltern | true |
Ausführung des elektrischen Anschlusses | Federzuganschluss |
Tragschienenmontage möglich | false |
Bemessungssteuerspeisespannung Us bei DC | 24 - 24 V |
Spannungsart zur Betätigung | DC |
Mit abnehmbaren Klemmen | false |
Auswertung der Eingänge | ein- und zweikanalig |
Mit Starteingang | true |
Mit Mutingfunktion | false |
Mit Rückführkreis | true |
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet | 0 |
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet | 0 |
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, Halbleiter | 3 |
Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet | 0 |
Anzahl der Ausgänge, Meldefunktion, verzögert, kontaktbehaftet | 0 |
Anzahl der Ausgänge, Meldefunktion, unverzögert, Halbleiter | 1 |
Stoppkategorie nach IEC 60204 | 0 |
Performance Level nach EN ISO 13849-1 | Level e |
SIL nach IEC 61508 | 3 |
Mit Zulassung nach UL | true |
Breite | 22,5 mm |
Höhe | 100 mm |
Tiefe | 121,6 mm |
Mit TÜV-Zulassung | true |

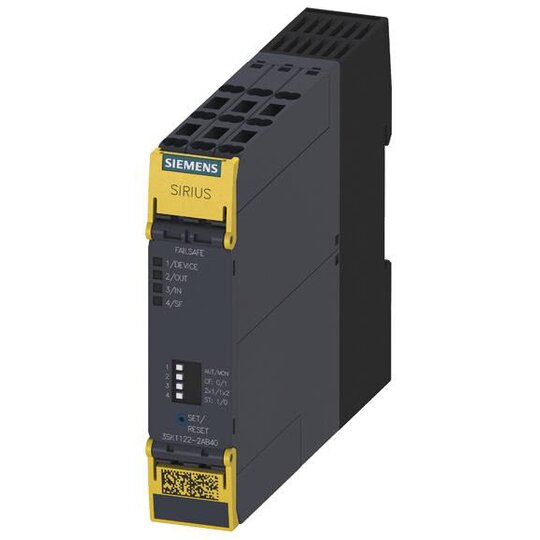

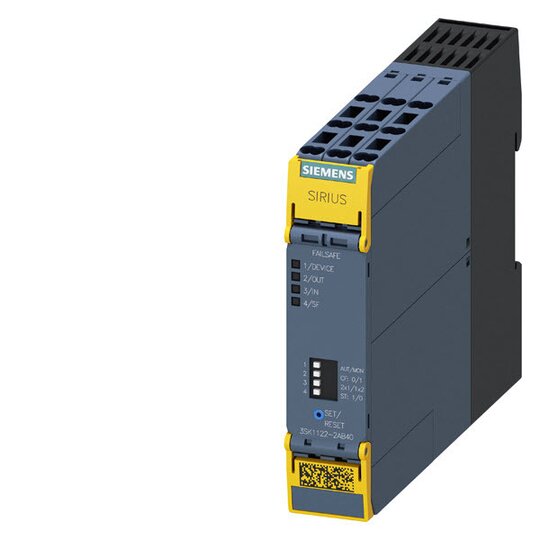

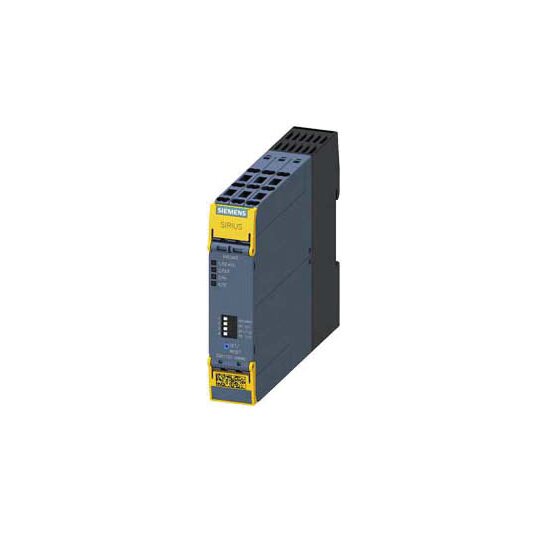

SIRIUS Sicherheitsschaltgerät Grundgerät Advanced Reihe 3 elektronische Freigabekreise 1 elektronischer Meldekreis Us = 24 V DC Federzuganschluss (Push-In) Sicherheitsschaltgerät SIRIUS 3SK1 für autarke Sicherheitsanwendungen.Die Grundgeräte Advanced 3SK112 bieten universelle Einsatzzwecke dank Multifunktionalität, sowie flexible Erweiterungsmöglichkeiten. Sie bilden eine innovative Systemlandschaft, die komplexe Sicherheitsfunktionen mit einer Vielzahl von Sensoren und Ausgängen realisieren kann. Mit Geräteverbindern kann zuverlässig und einfach die Anzahl der Eingänge, als auch der sicheren Ausgänge ohne Verdrahtungsaufwand zwischen den Geräten erweitert werden. Antriebe bis 3 kW können mit den fehlersicheren Motorstartern SIRIUS 3SK11 mittels Geräteverbinder direkt in das 3SK-System integriert werden. Alle Komponenten verfügen über weltweite Zulassungen und sind damit bestens für den globalen Einsatz und Export geeignet.Die Geräte sind mit Relais- oder Halbleiterausgängen, unverzögert oder verzögert, jeweils mit verschiedenen Zeitbereichen, sowie durchgängig mit Schraub- oder Federzuganschluss (Push-In) erhältlich.Umfangreiches Zubehör wie zum Beispiel Plombierabdeckungen, Einstecklaschen für Wandmontage und Kodierstifte erleichtert die Handhabung. Ein- und Ausgangserweiterungen, sowie eine eigene Stromversorgung können mittels Geräteverbinder ohne zusätzlichen Verdrahtungsaufwand verwendet werden.Die Sicherheitsschaltgeräte 3SK lösen die bewährte Baureihe 3TK28 ab.Safety is a SIRIUS business.
