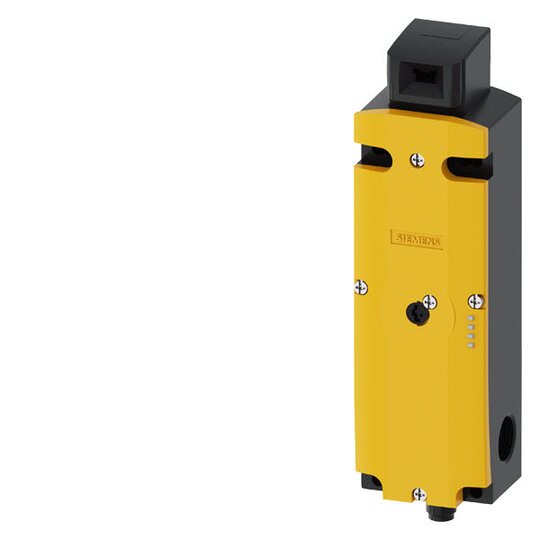

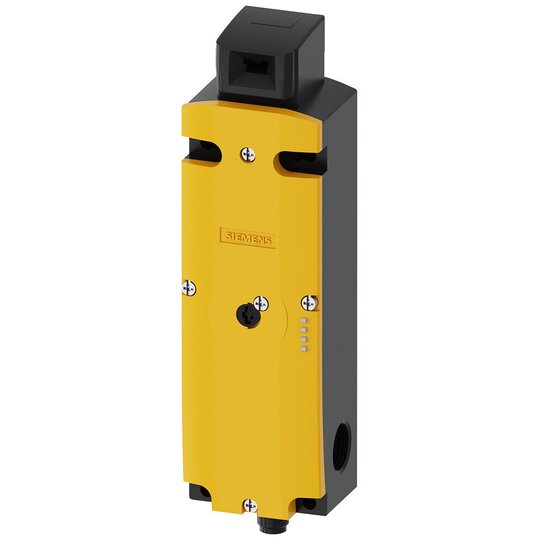

Siemens 3SF1324-1SD21-1BA1 Sicherheits-Positionsschalter

Hersteller-Nr. 3SF13241SD211BA1 152588
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2708861
EAN
4011209683693
DEHA.-Nr.
3772417
eClass.-Nr.
27270611
Zolltarif-Nr.
85365019
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Mit Statusanzeige true
Geeignet für Sicherheitsfunktionen true
Zuhaltekraft 1300 N
Mit Fluchtentriegelung false
Art der Zuhaltung Ruhestromprinzip
Breite des Sensors 54 mm
Höhe des Sensors 43,5 mm
Länge des Sensors 185 mm
Anzahl der sicherheitsgerichteten Hilfskontakte 4
Ausführung des Schaltglieds Schleichschaltglied
Gehäusebauform Sonderbauform
Werkstoff des Gehäuses Kunststoff
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation AS-Interface Safety at Work
Umgebungstemperatur während des Betriebs -25 - 60 €C
Schutzart (IP) IP66/IP67

    Sicherheits-Positionsschalter mit Zuhaltung


    Der Sicherheits-Positionsschalter mit Zuhaltung bietet eine effektive Lösung zur Stellungsüberwachung beweglicher Schutzeinrichtungen mit direkter Anbindung an das Bussystem AS-Interface.



    Technische Details:



    • Zuhaltekraft: 1300 N

    • Anzahl der Anfahrrichtungen: 5

    • Gehäusematerial: Kunststoff

    • Steckeranschluss: M12

    • Integrierte ASIsafe Elektronik

    • Kanal 1: Betätiger 1Ö, Kanal 2: Magnet 1Ö

    • Magnetspannung: AC/DC 24 V, keine zusätzliche Versorgung erforderlich

    • Überwachung: Betätiger 2Ö/1S und Magnet 2Ö/1S

    • Anschluss für getrennten Betätiger: 3SE5000-0AV0./-0AW5

    • Schutzarten: IP69K verfügbar

    • Varianten mit getrenntem Betätiger, Zuhaltung oder als Sicherheits-Scharnierschalter



    Kunden Vorteile:



    • Hoher Manipulationsschutz durch 3D-kodierte Betätiger

    • LEDs zur Anzeige des aktuellen Gerätestatus

    • Geeignet für höchste Sicherheitsanforderungen nach PL e bzw. SIL 3

    • Vielfältige Gehäusegrößen in Kunststoff oder Metall

    • Umfassendes Zubehörangebot, inklusive Antriebsköpfe und Montage-/Anschlusszubehör

    • Optimale Energieeffizienz durch geringe Stromaufnahme der Elektronik
