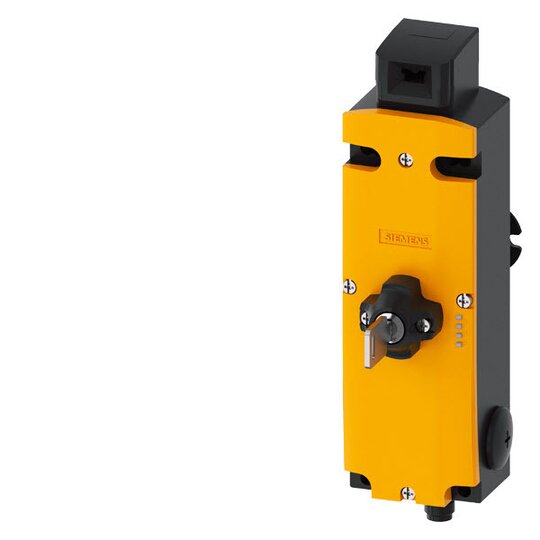

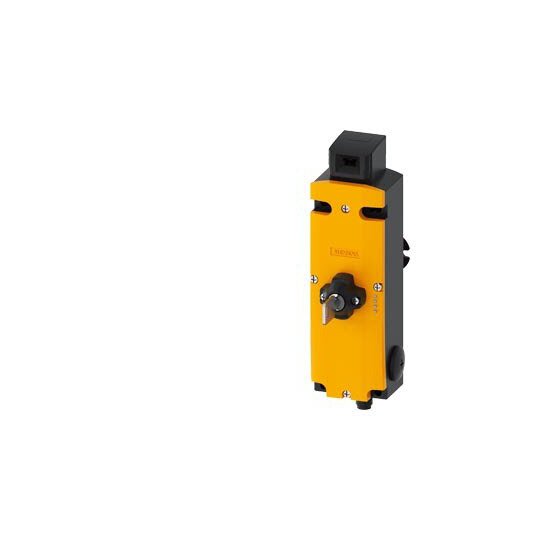

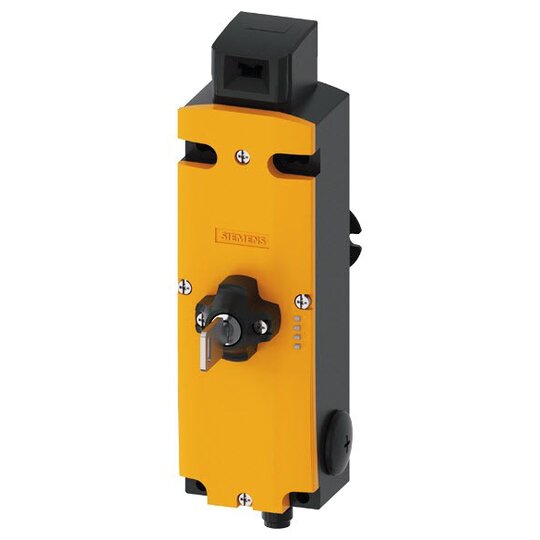

Siemens 3SF1314-1SH11-1BA1 Sicherheits- Positionsschalter mit Zuhaltung 1300 N 5

Hersteller-Nr. 3SF13141SH111BA1 1484817
Preview Image
image 1
image 2
image 3
image 4
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
7002448
EAN
4011209944695
DEHA.-Nr.
5106161
eClass.-Nr.
27270611
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Mit Statusanzeige true
Geeignet für Sicherheitsfunktionen true
Zuhaltekraft 2600 N
Mit Fluchtentriegelung true
Art der Zuhaltung Ruhestromprinzip

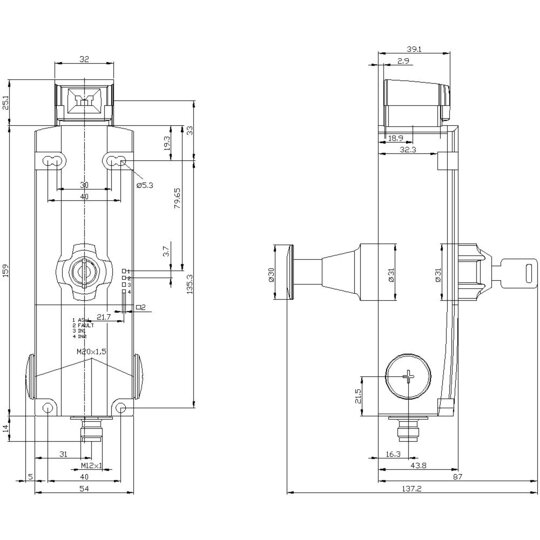

Breite des Sensors 54 mm
Höhe des Sensors 43,5 mm
Länge des Sensors 185 mm
Anzahl der sicherheitsgerichteten Hilfskontakte 4
Ausführung des Schaltglieds Schleichschaltglied
Gehäusebauform Sonderbauform
Werkstoff des Gehäuses Metall
Beschichtung Gehäuse lackiert
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation AS-Interface Safety at Work
Umgebungstemperatur während des Betriebs -25 - 60 €C

    Sicherheits-Positionsschalter mit Zuhaltung


    Der Sicherheits-Positionsschalter mit Zuhaltung bietet zuverlässige Sicherheit für bewegliche Schutzeinrichtungen mit integrierter ASIsafe Elektronik und hoher Manipulationsschutz.


    Technische Details:



    • Zuhaltekraft: 2600 N

    • 5 Anfahrrichtungen

    • Metallgehäuse

    • M12-Stecker

    • Magnetspannung: AC/DC 24 V, keine zusätzliche 24 V Versorgung erforderlich

    • Überwachung Betätiger: 2Ö/1S

    • Überwachung Magnet: 2Ö/1S

    • Geeignete Betätiger: 3SE5000-0AV0./-0AW5 (separat zu bestellen)

    • Kompakte Bauweise durch integrierte ASIsafe Elektronik

    • 3D-kodierte Betätiger für hohen Manipulationsschutz

    • LEDs zur Statusanzeige

    • Verwendbar gemäß PL e bzw. SIL 3

    • Hohe Schutzart: IP69K (verfügbar für verschiedene Varianten)

    • Häußesgrößen in Kunststoff- oder Metallvarianten


    Kunden Vorteile:



    • Hohe Sicherheit für bewegliche Schutzeinrichtungen

    • Reduzierter Stromverbrauch durch integrierte ASIsafe Elektronik

    • Einfacher Anschluss durch M12-Stecker

    • Flexibilität durch verschiedene Gehäusegrößen und Materialien

    • Ergonomische Entlastung durch Fluchtentriegelung hinten und Hilfsentriegelung vorne mit Schloss

    • Umfassendes Zubehörangebot für einfache Montage und Anschluss
