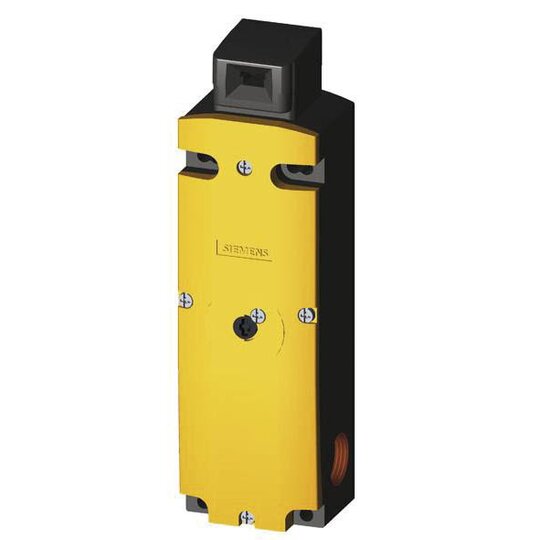

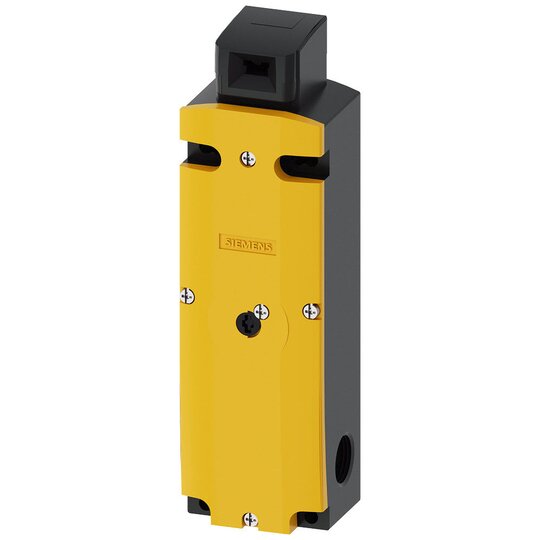

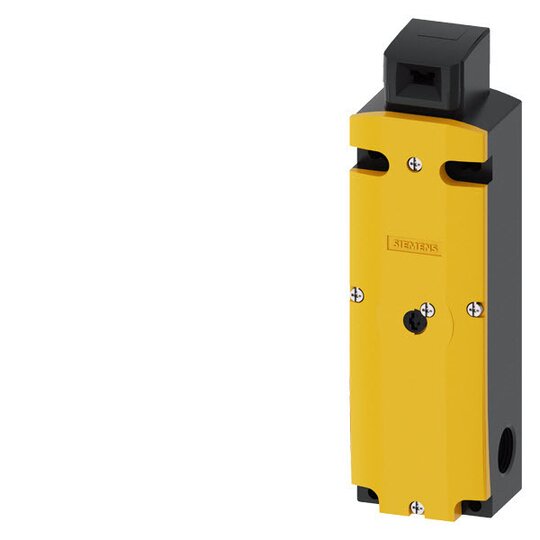

Siemens 3SE53220SD21 Si-Positionsschalt. Zuhaltekr. 1300N federkraftver. 24VDC

Hersteller-Nr. 3SE53220SD21 149943
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2701794
EAN
4011209682917
DEHA.-Nr.
2634338
eClass.-Nr.
27270611
Zolltarif-Nr.
85365019
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Mit Statusanzeige false
Geeignet für Sicherheitsfunktionen true
Zuhaltekraft 1300 N
Mit Fluchtentriegelung false
Art der Zuhaltung Ruhestromprinzip
Breite des Sensors 54 mm
Höhe des Sensors 43,5 mm
Länge des Sensors 185 mm
Anzahl der sicherheitsgerichteten Hilfskontakte 4
Anzahl der Kontakte als Wechsler 0
Ausführung des Schaltglieds Schleichschaltglied
Bemessungsbetriebsstrom Ie bei AC-15, 24 V 6 A
Bemessungsbetriebsstrom Ie bei DC-13, 24 V 3 A
Bemessungsbetriebsstrom Ie bei DC-13, 125 V 0,55 A
Gehäusebauform Sonderbauform
Werkstoff des Gehäuses Kunststoff
Ausführung der Schnittstelle ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation ohne
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Umgebungstemperatur während des Betriebs -25 - 60 €C
Schutzart (IP) IP66/IP67

    Sicherheits-Positionsschalter mit Zuhaltung


    Der Sicherheits-Positionsschalter mit Zuhaltung sorgt für eine zuverlässige Stellungsüberwachung beweglicher Schutzeinrichtungen und gewährleistet hohe Sicherheit in gefährlichen Zuständen.


    Technische Details:



    • Zuhaltekraft: 1300 N (Kunststoff) oder 2300 N (Metall)

    • 5 Anfahrrichtungen, davon eine stirnseitig

    • Federkraftverriegelt mit Hilfsentriegelung vorne

    • Magnetspannung: DC 24 V

    • Überwachung Betätiger: 2Ö/1S

    • Überwachung Magnet: 2Ö/1S

    • LED-Statusanzeige (optional)

    • Weltweite Zulassungen (IEC, UL)

    • Erfüllt höchste Sicherheitsanforderungen nach PL e bzw. SIL 3

    • 3D kodierte Betätiger verfügbar


    Kunden Vorteile:



    • Hohe Kontaktsicherheit durch getrennt kodierten Betätiger

    • Einfacher Statusabgleich durch LEDs

    • Schraubenlose Montage mit drehbaren Antriebsköpfen für Flexibilität

    • Vielfältige Anschlussmöglichkeiten durch zusätzliches Zubehör

    • Schnelle Integration in Bussysteme wie AS-Interface

    • Erhöhter Manipulationsschutz
