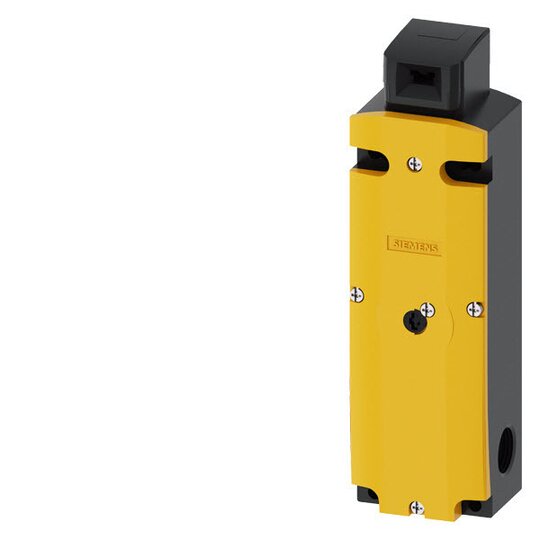

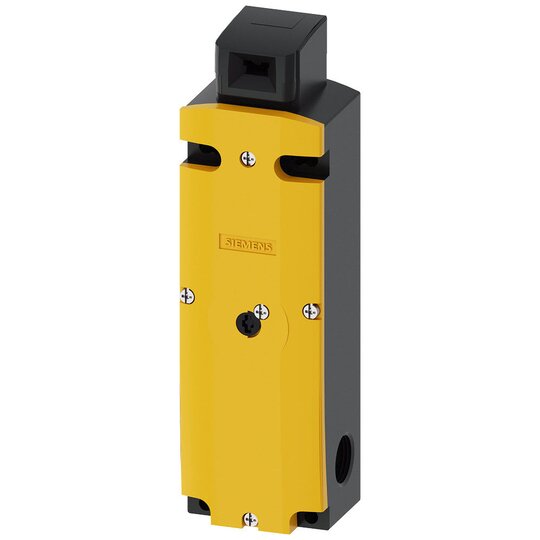

Siemens 3SE5322-0SD23 Sicherheits-Pos.- schalter Zuhaltekr. 1300N, 3X (M20x1,5)
Hersteller-Nr. 3SE53220SD23 149942
- Ihr Nettopreis
- Bitte einloggen
- Verpackungseinheit
- 1 Stück
- Art.-Nr.
- 2701793
- EAN
- 4011209683310
- DEHA.-Nr.
- 2634340
- eClass.-Nr.
- 27270611
- Zolltarif-Nr.
- 85365080
| Mit Statusanzeige | false |
| Geeignet für Sicherheitsfunktionen | true |
| Zuhaltekraft | 1300 N |
| Mit Fluchtentriegelung | false |
| Art der Zuhaltung | Ruhestromprinzip |
| Breite des Sensors | 54 mm |
| Höhe des Sensors | 43,5 mm |
| Länge des Sensors | 185 mm |
| Anzahl der sicherheitsgerichteten Hilfskontakte | 4 |
| Anzahl der Kontakte als Wechsler | 0 |
| Ausführung des Schaltglieds | Schleichschaltglied |
| Bemessungsbetriebsstrom Ie bei AC-15, 24 V | 6 A |
| Bemessungsbetriebsstrom Ie bei DC-13, 24 V | 3 A |
| Bemessungsbetriebsstrom Ie bei DC-13, 125 V | 0,55 A |
| Gehäusebauform | Sonderbauform |
| Werkstoff des Gehäuses | Kunststoff |
| Ausführung der Schnittstelle | ohne |
| Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation | ohne |
| Explosionsschutz-Kategorie für Gas | ohne |
| Explosionsschutz-Kategorie für Staub | ohne |
| Umgebungstemperatur während des Betriebs | -25 - 60 €C |
| Schutzart (IP) | IP66/IP67 |
- Zuhaltekraft: 1300 N
- 5 Anfahrrichtungen für den Betätiger
- Federkraftverriegelt mit Hilfsentriegelung vorne
- Magnetspannung: AC 230 V
- Überwachung Betätiger: 2Ö/1S
- Überwachung Magnet: 2Ö/1S
- Lieferung ohne Betätiger (Betätiger 3SE5000-0AV0 separat bestellbar)
- Weltweite Zulassungen (IEC, UL)
- Erfüllung von Sicherheitsanforderungen nach PL e bzw. SIL 3
- Verfügbar mit weiterem Zubehör und Anschlussmöglichkeiten
- Hohe Kontaktsicherheit und Manipulationsschutz durch getrennt kodierte Betätiger
- LEDs zeigen den aktuellen Status des Geräts komfortabel an
- Flexible Montage: Antriebsköpfe um 4x90 Grad drehbar
- Umfangreiches Spektrum an 3D kodierten Betätigern erhältlich
- Optionale Varianten mit LED-Statusanzeige verfügbar
- Direkte Anbindung an das Bussystem AS-Interface mit der Reihe 3SF1
Sicherheits-Positionsschalter mit Zuhaltung
Der Sicherheits-Positionsschalter mit Zuhaltung gewährleistet die Sicherheit von beweglichen Schutzeinrichtungen durch mechanische Verriegelung und Überwachung.
Technische Details:
Kunden Vorteile:
