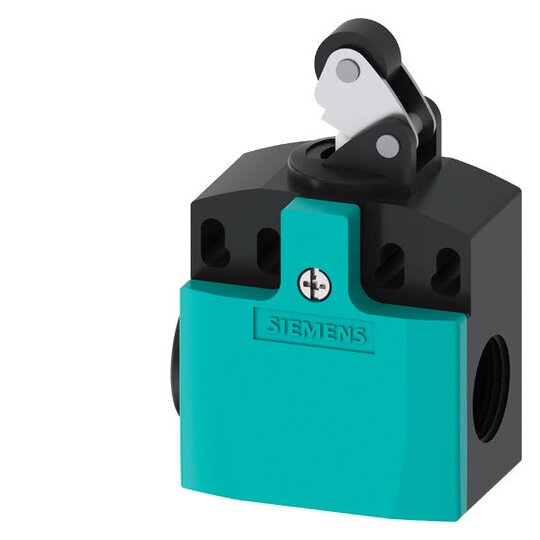

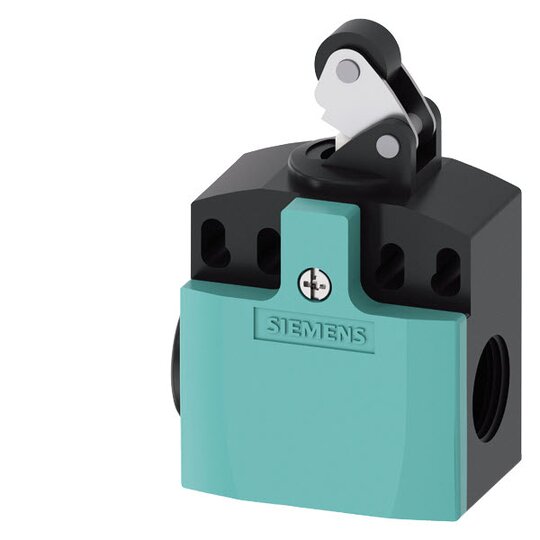

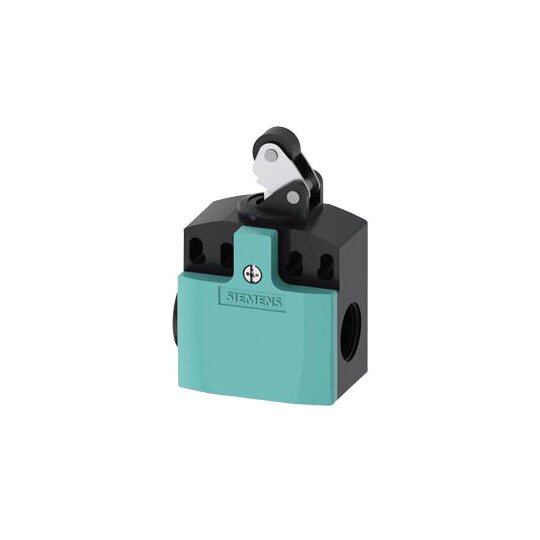

Siemens 3SE52420HE10 SIRIUS Pos.Schalter Kunst.Geh.50mm Sprungkont. Rollenhebel

Hersteller-Nr. 3SE52420HE10 152620
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2708899
EAN
4011209694989
DEHA.-Nr.
2713657
eClass.-Nr.
27270601
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Breite des Sensors 50 mm
Höhe des Sensors 33 mm
Länge des Sensors 79,5 mm
Bemessungsbetriebsstrom Ie bei AC-15, 24 V 6 A
Bemessungsbetriebsstrom Ie bei DC-13, 24 V 3 A
Bemessungsbetriebsstrom Ie bei DC-13, 125 V 0,55 A
Schaltfunktion Sprungschaltglied
Schaltfunktion verrastend false
Zwangsöffnung true
Anzahl der sicherheitsgerichteten Hilfskontakte 1
Anzahl der Kontakte als Öffner 1
Anzahl der Kontakte als Schließer 1
Anzahl der Kontakte als Wechsler 0
Ausführung der Schnittstelle ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation ohne
Gehäusebauform Quader
Werkstoff des Gehäuses Kunststoff
Beschichtung Gehäuse sonstige
Ausrichtung des Betätigungselements Rollenstößel gerade
Mit Statusanzeige false
Geeignet für Sicherheitsfunktionen true
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Umgebungstemperatur während des Betriebs -25 - 85 €C
Schutzart (IP) IP66/IP67
Schutzart (NEMA) 12

    Positionsschalter Kunststoffgehäuse 50mm


    Mechanische Positionsschalter SIRIUS 3SE5 dienen zur Positions- und Lageerfassung von Maschinenteilen und zur Stellungsüberwachung von Schutzeinrichtungen.



    Technische Details:



    • Geräteanschluss 2 x (M20 x 1,5)

    • 1S/1Ö Sprungkontakte

    • Rollenhebel mit Kunststoffrolle 13 mm

    • Modularer Aufbau für vielfältige Varianten

    • LEDs zur Statusanzeige

    • Schnellanschlusstechnik zur Reduzierung der Anschlusszeiten

    • Schaltpunkte und Befestigung nach EN 50047 und EN 50041

    • Weltweite Zulassung (IEC, UL)

    • Erfüllung höchster Sicherheitsanforderungen nach PL e bzw. SIL 3

    • Geringe Stromaufnahme durch integrierte ASIsafe-Elektronik

    • Verfügbare Gehäusegrößen in Kunststoff, Metall oder Kompaktbauform

    • Optionale LED-Statusanzeige und M12-Stecker

    • Direkte Anbindung an das Bussystem AS-Interface mit der Reihe 3SF1



    Kunden Vorteile:



    • Große Varianz der Stecker- und Rollen erfüllt fast alle Anforderungen im Industriealltag

    • Erhebliche Reduzierung der Anschlusszeiten durch Schnellanschlusstechnik

    • Vielfältige Optionsmöglichkeiten für Anpassungen und Erweiterungen

    • Hohe Flexibilität dank modularer Bauweise und verschiedenen Ausführungen

    • Erhöhte Sicherheit durch Einhaltung strenger Normen und Zulassungen

    • Optionales Zubehör für bessere Anpassungsmöglichkeiten
