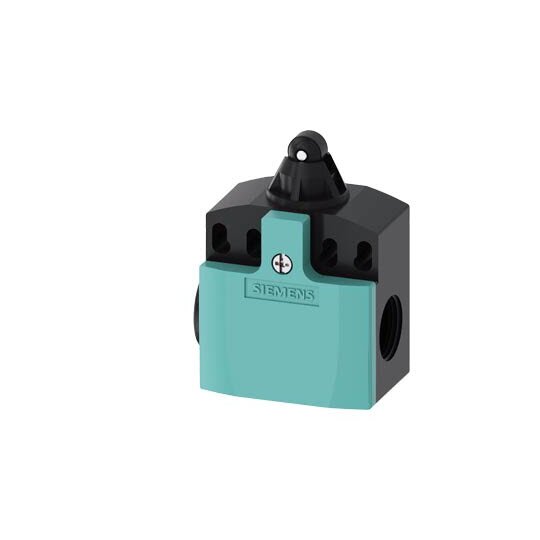

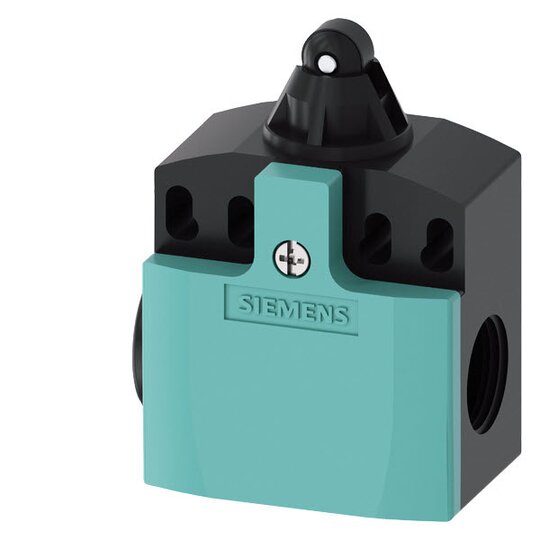

Siemens 3SE52420HD03 SIRIUS Pos.Schalter Kunst.Geh.50mm Sprungkont. Rollenstößel

Hersteller-Nr. 3SE52420HD03 152618
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2708897
EAN
4011209694972
DEHA.-Nr.
2713622
eClass.-Nr.
27270601
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Breite des Sensors 50 mm
Höhe des Sensors 33 mm
Länge des Sensors 66 mm
Bemessungsbetriebsstrom Ie bei AC-15, 24 V 6 A
Bemessungsbetriebsstrom Ie bei DC-13, 24 V 3 A
Bemessungsbetriebsstrom Ie bei DC-13, 125 V 0,55 A
Schaltfunktion Sprungschaltglied
Schaltfunktion verrastend false
Zwangsöffnung true
Anzahl der sicherheitsgerichteten Hilfskontakte 1
Anzahl der Kontakte als Öffner 1
Anzahl der Kontakte als Schließer 1
Anzahl der Kontakte als Wechsler 0
Ausführung der Schnittstelle ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation ohne
Gehäusebauform Quader
Werkstoff des Gehäuses Kunststoff
Beschichtung Gehäuse sonstige
Ausrichtung des Betätigungselements Rollenstößel gerade
Mit Statusanzeige false
Geeignet für Sicherheitsfunktionen true
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Umgebungstemperatur während des Betriebs -25 - 85 €C
Schutzart (IP) IP66/IP67
Schutzart (NEMA) 12

    Positionsschalter Kunststoffgehäuse 50mm Geräteanschluss 2 x (M20 x 1,5) 1S/1Ö Sprungkontakte Rollenstößel mit Kunststoffrolle 10 mm


    Mechanische Positionsschalter SIRIUS 3SE5 zur Positions- und Lageerfassung von Maschinenteilen und Stellungsüberwachung von Schutzeinrichtungen.


    Technische Details:



    • Modularer Aufbau ermöglicht eine Vielzahl von Varianten

    • Große Varianz der Stecker- und Rollen für alle industriellen Anforderungen

    • LEDs zur Anzeige des aktuellen Status

    • Schnellanschlusstechnik zur Reduzierung der Anschlusszeiten

    • Schaltpunkte und Befestigung nach EN 50047 und EN 50041

    • Weltweite Zulassungen (IEC, UL)

    • Erfüllt höchste Sicherheitsanforderungen nach PL e bzw. SIL 3 mit entsprechender Schalterkonfiguration

    • Integrierte ASIsafe-Elektronik mit geringer Stromaufnahme

    • Verfügbare Gehäusegrößen: Kunststoff, Metall oder Kompaktbauform

    • Optionale LED-Statusanzeige und M12-Stecker

    • Anbindung an das Bussystem AS-Interface (Reihe 3SF1)


    Kunden Vorteile:



    • Vielfältige Anwendungsmöglichkeiten durch modularen Aufbau

    • Reduzierte Anschlusszeiten erhöhen die Effizienz

    • Eindeutige Statusanzeige durch LEDs verbessert die Fehlerdiagnose

    • Hohe Verfügbarkeit und Zuverlässigkeit durch weltweite Zulassungen

    • Optimale Sicherheit und Schutz für Maschinen- und Anlagenteile

    • Flexibilität bei der Auswahl von Gehäusen und Zubehör
