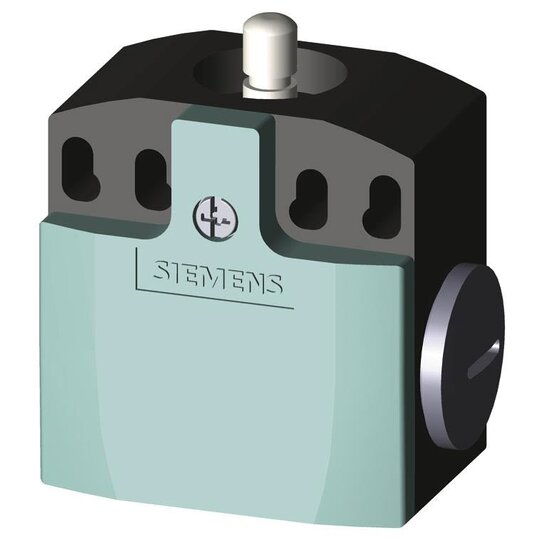

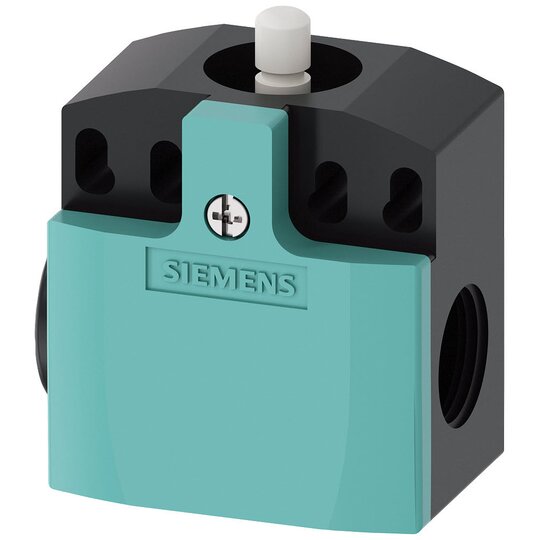

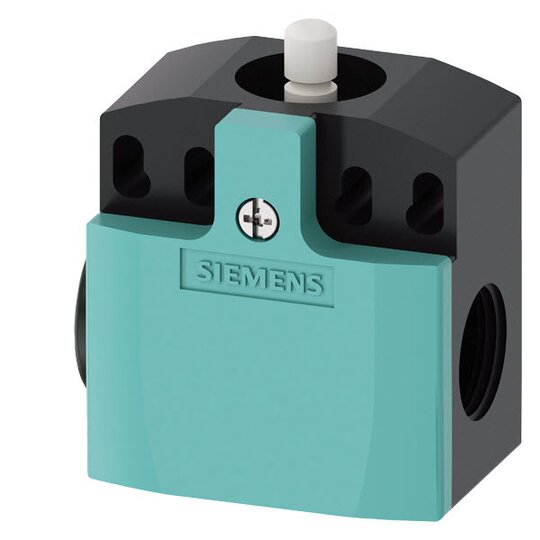

Siemens 3SE52420HC05 SIRIUS Pos.Schalter Kunst.Geh.50mm Sprungkont. Teflonstößel

Hersteller-Nr. 3SE52420HC05 152597
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2708876
EAN
4011209694958
DEHA.-Nr.
2644165
eClass.-Nr.
27270601
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Breite des Sensors 50 mm
Höhe des Sensors 33 mm
Länge des Sensors 60,7 mm
Bemessungsbetriebsstrom Ie bei AC-15, 24 V 6 A
Bemessungsbetriebsstrom Ie bei DC-13, 24 V 3 A
Bemessungsbetriebsstrom Ie bei DC-13, 125 V 0,55 A
Schaltfunktion Sprungschaltglied
Schaltfunktion verrastend false
Zwangsöffnung true
Anzahl der sicherheitsgerichteten Hilfskontakte 1
Anzahl der Kontakte als Öffner 1
Anzahl der Kontakte als Schließer 1
Anzahl der Kontakte als Wechsler 0
Ausführung der Schnittstelle ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation ohne
Gehäusebauform Quader
Werkstoff des Gehäuses Kunststoff
Beschichtung Gehäuse sonstige
Ausrichtung des Betätigungselements Rollenstößel gerade
Mit Statusanzeige false
Geeignet für Sicherheitsfunktionen true
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Umgebungstemperatur während des Betriebs -25 - 85 €C
Schutzart (IP) IP66/IP67
Schutzart (NEMA) 12

    Positionsschalter Kunststoffgehäuse 50mm


    Die mechanischen Positionsschalter SIRIUS 3SE5 dienen zur Positions- und Lageerfassung von Maschinenteilen sowie zur Stellungsüberwachung von Schutzeinrichtungen.



    Technische Details:



    • Geräteanschluss 2 x (M20 x 1,5)

    • Integrierte (nicht austauschbar) Sprungkontakte

    • Modularer Aufbau mit großem Variantenangebot

    • LEDs zur Anzeige des aktuellen Status

    • Schnellanschlusstechnik zur Reduzierung der Anschlusszeiten

    • Schaltpunkte und Befestigung nach EN 50047 und EN 50041

    • Weltweite Zulassung (IEC, UL)

    • Erfüllt Sicherheitsanforderungen nach PL e bzw. SIL 3 mit entsprechender Schalterkonfiguration

    • Geringe Stromaufnahme durch integrierte ASIsafe-Elektronik

    • Verfügbare Gehäusegrößen in Kunststoff oder Metall

    • Optionale LED-Statusanzeige und M12-Stecker

    • Direkte Anbindung an das Bussystem AS-Interface mit der Reihe 3SF1



    Kunden Vorteile:



    • Vielfältige Varianten minimieren die benötigte Anzahl an Lagertypen.

    • Bietet hohe Flexibilität durch verschiedene Gehäuse- und Schaltgliedvarianten.

    • Schnellanschlusstechnik ermöglicht effiziente Installation.

    • Die integrierte Elektronik sorgt für Energieeffizienz.

    • Höchste Sicherheitsstandards unterstützen eine zuverlässige Maschinensteuerung.

    • Umfassende Zubehöroptionen erhöhen die Anpassungsfähigkeit an spezifische Anwendungen.
