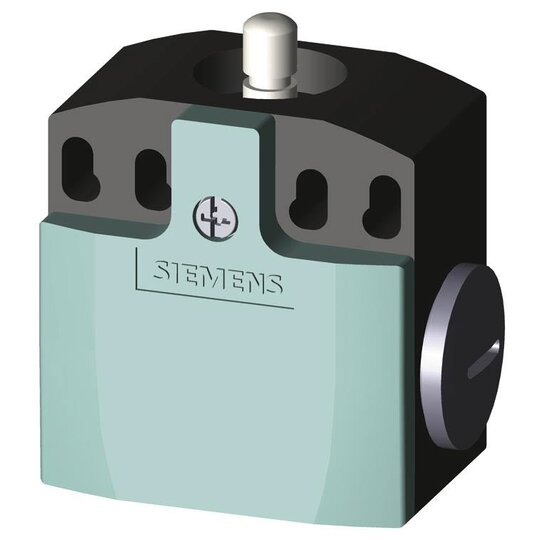

Siemens 3SE52420CC05 SIRIUS Pos.Schalter Kunst.Geh.50mm Sprungkont. Teflonstößel

Hersteller-Nr. 3SE52420CC05 152243
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2708428
EAN
4011209694910
DEHA.-Nr.
2713584
eClass.-Nr.
27270601
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Breite des Sensors 50 mm
Höhe des Sensors 33 mm
Länge des Sensors 60,7 mm
Bemessungsbetriebsstrom Ie bei AC-15, 24 V 6 A
Bemessungsbetriebsstrom Ie bei DC-13, 24 V 3 A
Bemessungsbetriebsstrom Ie bei DC-13, 125 V 0,55 A
Schaltfunktion Sprungschaltglied
Schaltfunktion verrastend false
Zwangsöffnung true
Anzahl der sicherheitsgerichteten Hilfskontakte 1
Anzahl der Kontakte als Öffner 1
Anzahl der Kontakte als Schließer 1
Anzahl der Kontakte als Wechsler 0
Ausführung der Schnittstelle ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation ohne
Gehäusebauform Quader
Werkstoff des Gehäuses Kunststoff
Beschichtung Gehäuse sonstige
Ausrichtung des Betätigungselements Rollenstößel gerade
Mit Statusanzeige false
Geeignet für Sicherheitsfunktionen true
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Umgebungstemperatur während des Betriebs -25 - 85 €C
Schutzart (IP) IP66/IP67
Schutzart (NEMA) 12

    Positionsschalter Kunststoffgehäuse 50mm


    Der mechanische Positionsschalter SIRIUS 3SE5 dient zur Positions- und Lageerfassung von Maschinenteilen und zur Stellungsüberwachung von Schutzeinrichtungen.



    Technische Details:



    • Geräteanschluss: 2 x (M20 x 1,5)

    • 1S/1Ö Sprungkontakte

    • Modularer Aufbau für eine Vielzahl von Varianten

    • LEDs zur Anzeige des aktuellen Status

    • Schnellanschlusstechnik zur Reduzierung der Anschlusszeiten

    • Schaltpunkte und Befestigung nach EN 50047 und EN 50041

    • Weltweite Zulassung (IEC, UL)

    • Erfüllung höchster Sicherheitsanforderungen nach PL e bzw. SIL 3

    • Integrierte ASIsafe-Elektronik mit geringer Stromaufnahme

    • Verfügbare Gehäusegrößen in Kunststoff, Metall oder Kompaktbauform

    • Optionale Varianten mit LED-Statusanzeige und M12-Stecker

    • Direkte Anbindung an das Bussystem AS-Interface (Reihe 3SF1)



    Kunden Vorteile:



    • Hohe Flexibilität durch eine große Varianz der Stecker- und Rollen

    • Einfache Montage und Anschluss dank Schnellanschlusstechnik

    • Optimale Anpassung an unterschiedliche industrielle Anforderungen

    • Sicherheit und Zuverlässigkeit durch Erfüllung von Sicherheitsstandards

    • Vielfältige Zubehörmöglichkeiten für individuelle Anwendungen

    • Geringer Energieverbrauch durch die integrierte ASIsafe-Elektronik
