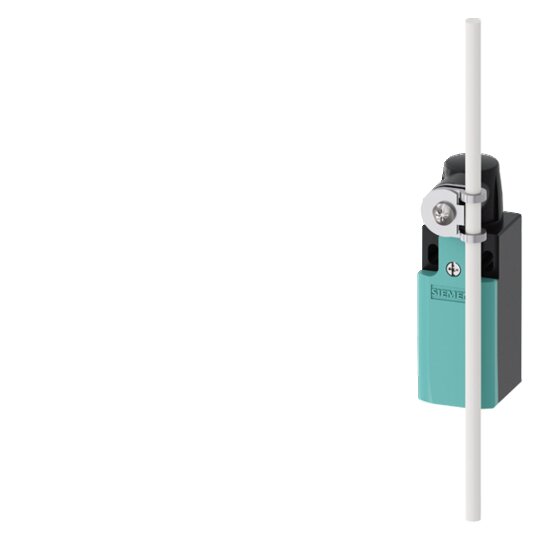

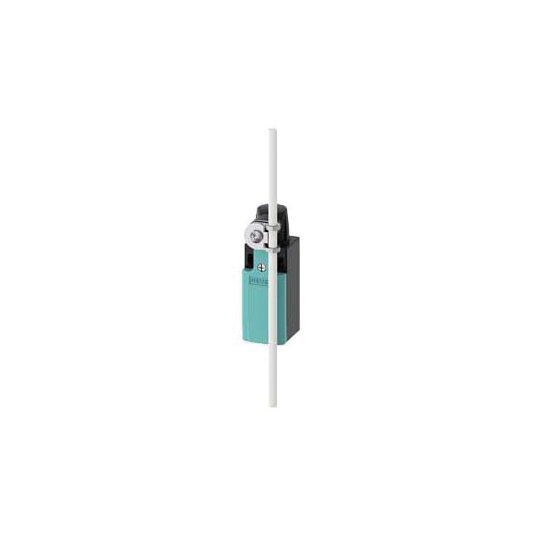

Siemens 3SE52320HK82 SIRIUS Pos.Schalter Kunst.Geh.31mm Schwenkhebel Stangenheb.

Hersteller-Nr. 3SE52320HK82 152607
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2708886
EAN
4011209694385
DEHA.-Nr.
2713705
eClass.-Nr.
27270601
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Breite des Sensors 31 mm
Höhe des Sensors 46 mm
Länge des Sensors 271 mm
Bemessungsbetriebsstrom Ie bei AC-15, 24 V 6 A
Bemessungsbetriebsstrom Ie bei DC-13, 24 V 3 A
Bemessungsbetriebsstrom Ie bei DC-13, 125 V 0,55 A
Schaltfunktion Sprungschaltglied
Schaltfunktion verrastend false
Zwangsöffnung false
Anzahl der sicherheitsgerichteten Hilfskontakte 0
Anzahl der Kontakte als Öffner 1
Anzahl der Kontakte als Schließer 1
Anzahl der Kontakte als Wechsler 0
Ausführung der Schnittstelle ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation ohne
Gehäusebauform Quader
Werkstoff des Gehäuses Kunststoff
Beschichtung Gehäuse sonstige
Ausrichtung des Betätigungselements Rollenstößel gerade
Mit Statusanzeige false
Geeignet für Sicherheitsfunktionen false
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Umgebungstemperatur während des Betriebs -25 - 85 €C
Schutzart (IP) IP65
Schutzart (NEMA) 12

    Positionsschalter Kunststoffgehäuse nach DIN EN 50047


    Mechanische Positionsschalter SIRIUS 3SE5 zur Positions- und Lageerfassung von Maschinenteilen und Stellungsüberwachung von Schutzeinrichtungen.


    Technische Details:



    • 31 mm Geräteanschluss 1 x (M20 x 1,5)

    • 1S/1Ö Sprungkontakte integriert (nicht austauschbar)

    • Stangenhebel Kunststoffstange 200 mm

    • Modularer Aufbau für eine Vielzahl von Varianten

    • LEDs zur Statusanzeige

    • Schnellanschlusstechnik zur Reduzierung der Anschlusszeiten

    • Schaltpunkte und Befestigung nach EN 50047 und EN 50041

    • Weltweite Zulassungen (IEC, UL)

    • Höchste Sicherheitsanforderungen nach PL e bzw. SIL 3 mit entsprechender Schalterkonfiguration

    • Integrierte ASIsafe-Elektronik mit geringer Stromaufnahme

    • Verfügbare Gehäusegrößen in Kunststoff oder Metall

    • Optional mit LED-Statusanzeige und M12-Stecker

    • Anbindung an das Bussystem AS-Interface in der Reihe 3SF1


    Kunden Vorteile:



    • Große Varianz der Stecker- und Rollen erfüllt nahezu alle Anforderungen im Industriealltag.

    • Erhebliche Reduzierung der Anschlusszeiten dank Schnellanschlusstechnik.

    • Vielfältige Einsatzmöglichkeiten durch modulare Architektur und verschiedene Varianten.

    • Optionales Zubehör wie Antriebsköpfe und weiterer Montage-/Anschlusszubehör verfügbar.

    • Für höchste Sicherheitsanforderungen konzipiert und weltweit zugelassen.
