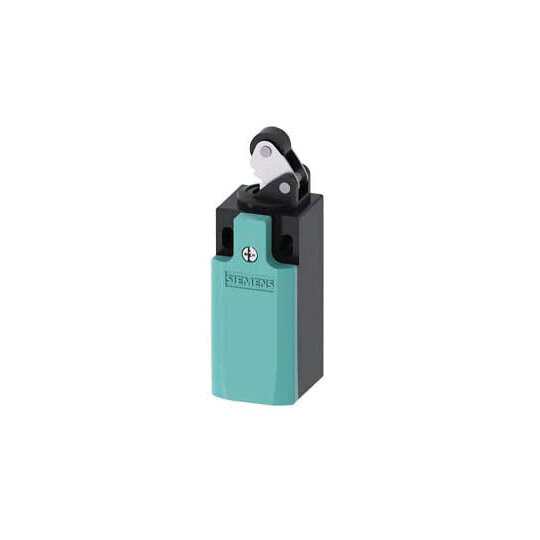

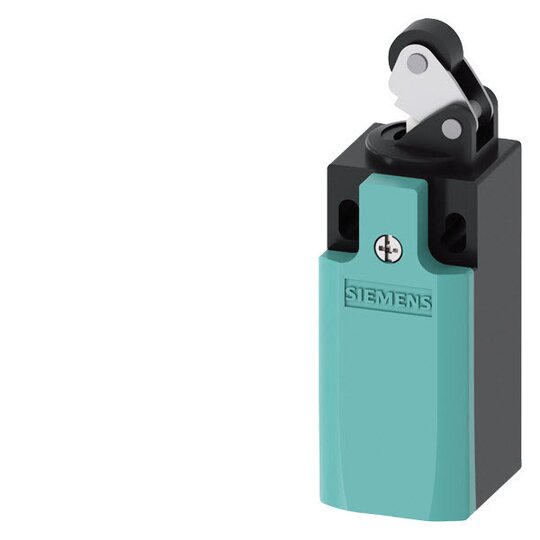

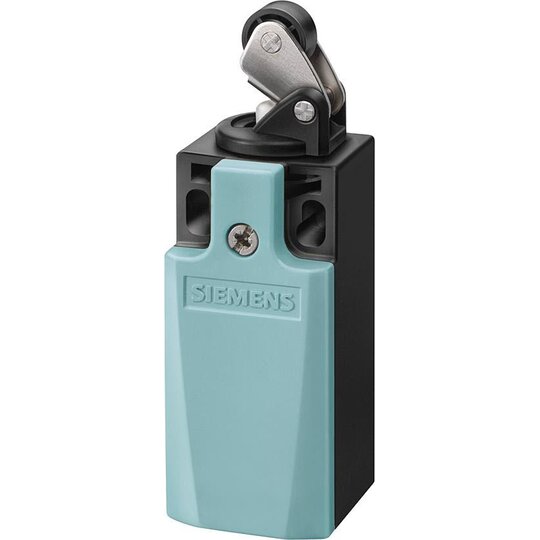

Siemens 3SE52320HE10 SIRIUS Pos.Schalter Kunst.Geh.31mm Sprungkont. Rollenhebel

Hersteller-Nr. 3SE52320HE10 152280
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2708471
EAN
4011209694316
DEHA.-Nr.
2651986
eClass.-Nr.
27270601
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Breite des Sensors 31 mm
Höhe des Sensors 33 mm
Länge des Sensors 94,5 mm
Bemessungsbetriebsstrom Ie bei AC-15, 24 V 6 A
Bemessungsbetriebsstrom Ie bei DC-13, 24 V 3 A
Bemessungsbetriebsstrom Ie bei DC-13, 125 V 0,55 A
Schaltfunktion Sprungschaltglied
Schaltfunktion verrastend false
Zwangsöffnung true
Anzahl der sicherheitsgerichteten Hilfskontakte 1
Anzahl der Kontakte als Öffner 1
Anzahl der Kontakte als Schließer 1
Anzahl der Kontakte als Wechsler 0
Ausführung der Schnittstelle ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation ohne
Gehäusebauform Quader
Werkstoff des Gehäuses Kunststoff
Beschichtung Gehäuse sonstige
Ausrichtung des Betätigungselements Rollenstößel gerade
Mit Statusanzeige false
Geeignet für Sicherheitsfunktionen true
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Umgebungstemperatur während des Betriebs -25 - 85 €C
Schutzart (IP) IP65
Schutzart (NEMA) 12

    Positionsschalter Kunststoffgehäuse nach DIN EN 50047


    Mechanische Positionsschalter SIRIUS 3SE5 zur Positions- und Lageerfassung von Maschinenteilen und Stellungsüberwachung von Schutzeinrichtungen.


    Technische Details:



    • Geräteanschluss: 1 x (M20 x 1,5)

    • Sprungkontakte integriert (nicht austauschbar)

    • Rollenhebel mit Kunststoffrolle 13 mm

    • Modularer Aufbau für eine Vielzahl von Varianten

    • Hochgradige Variabilität der Stecker- und Rollen

    • LEDs zeigen den aktuellen Status des Geräts an

    • Schnellanschlusstechnik zur Reduzierung der Anschlusszeiten

    • Schaltpunkte und Befestigung nach EN 50047 und EN 50041

    • Weltweite Zulassung (IEC, UL)

    • Erfüllung höchster Sicherheitsanforderungen nach PL e bzw. SIL 3

    • Integrierte ASIsafe-Elektronik mit geringer Stromaufnahme

    • Verschiedene Gehäusegrößen in Kunststoff oder Metall oder Kompaktbauform

    • Einige Varianten optional mit LED-Statusanzeige und M12-Stecker

    • Direkte Anbindung an das Bussystem AS-Interface (Reihe 3SF1)


    Kunden Nutzen:



    • Vielseitige Anpassungsmöglichkeiten durch modulares Design

    • Erfüllt nahezu alle Anforderungen im Industriealltag

    • Erhebliche Reduzierung der Anschlusszeiten dank Schnellanschlusstechnik

    • Sicherer und einfacher Betrieb durch integrierte Sicherheitslösungen

    • Hohe Flexibilität durch unterschiedliche Gehäusegrößen und -varianten

    • Zubehör wie Antriebsköpfe und Stecker bietet zusätzliche Lösungen
