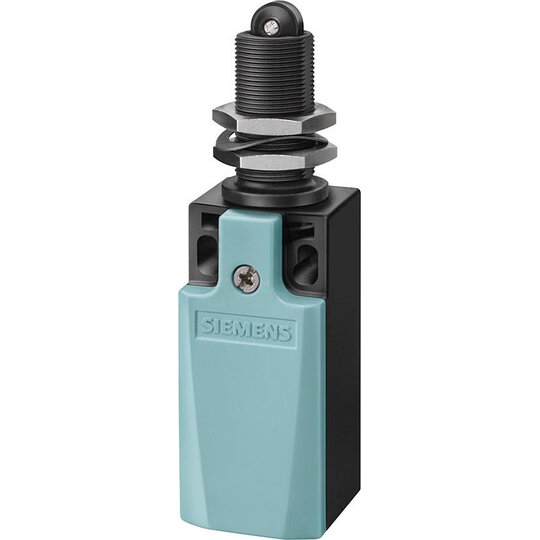

Siemens 3SE52320HD10 SIRIUS Pos.Schalter Kunst.Geh.31mm Sprungkont. Rollenstößel

Hersteller-Nr. 3SE52320HD10 170933
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2731066
EAN
4011209694309
DEHA.-Nr.
2713627
eClass.-Nr.
27270601
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Breite des Sensors 31 mm
Höhe des Sensors 33 mm
Länge des Sensors 110,4 mm
Bemessungsbetriebsstrom Ie bei AC-15, 24 V 6 A
Bemessungsbetriebsstrom Ie bei DC-13, 24 V 3 A
Bemessungsbetriebsstrom Ie bei DC-13, 125 V 0,55 A
Schaltfunktion Sprungschaltglied
Schaltfunktion verrastend false
Zwangsöffnung true
Anzahl der sicherheitsgerichteten Hilfskontakte 1
Anzahl der Kontakte als Öffner 1
Anzahl der Kontakte als Schließer 1
Anzahl der Kontakte als Wechsler 0
Ausführung der Schnittstelle ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation ohne
Gehäusebauform Quader
Werkstoff des Gehäuses Kunststoff
Beschichtung Gehäuse sonstige
Ausrichtung des Betätigungselements Rollenstößel gerade
Mit Statusanzeige false
Geeignet für Sicherheitsfunktionen true
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Umgebungstemperatur während des Betriebs -25 - 85 €C
Schutzart (IP) IP65
Schutzart (NEMA) 12

    Positionsschalter Kunststoffgehäuse


    Mechanische Positionsschalter SIRIUS 3SE5 zur Positions- und Lageerfassung von Maschinenteilen und Stellungsüberwachung von Schutzeinrichtungen.



    Technische Details:



    • Nach DIN EN 50047

    • Geräteanschluss 1 x (M20 x 1,5)

    • 1S/1Ö Sprungkontakte integriert (nicht austauschbar)

    • Rollenstößel mit Zentralbefestigung und Kunststoffrolle 10 mm

    • Modularer Aufbau für vielseitige Varianten

    • Schaltpunkte und Befestigung nach EN 50047 und EN 50041

    • Weltweit zugelassen (IEC, UL)

    • Höchste Sicherheitsanforderungen nach PL e bzw. SIL 3 mit entsprechender Schalterkonfiguration

    • Integrierte ASIsafe-Elektronik mit geringer Stromaufnahme

    • Verfügbare Gehäusegrößen in Kunststoff, Metall oder Kompaktbauform

    • Optionale LED-Statusanzeige und M12-Stecker bei einigen Varianten

    • Direkte Anbindung an das Bussystem AS-Interface (Reihe 3SF1)



    Kunden Vorteile:



    • Erhebliche Reduktion der Anschlusszeiten dank Schnellanschlusstechnik

    • Hohe Flexibilität durch eine Vielzahl von Varianten bei geringer Lagertypenanzahl

    • LEDs zur Anzeige des aktuellen Status des Geräts

    • Ergonomische und benutzerfreundliche Antriebsköpfe und Stecker als Zubehör erhältlich

    • Komplette Lösung für Sicherheitsanforderungen in der Industrie
