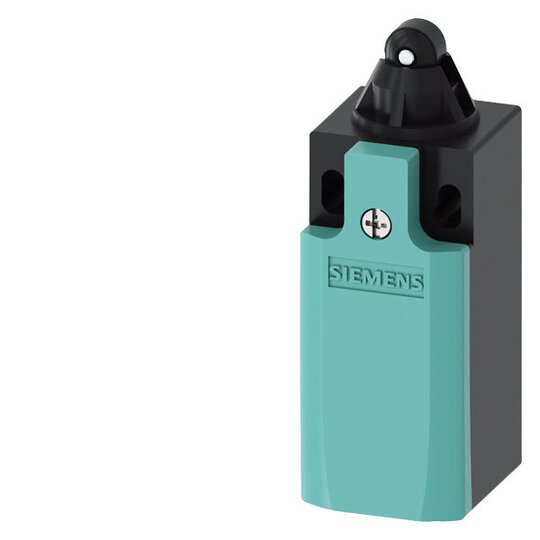

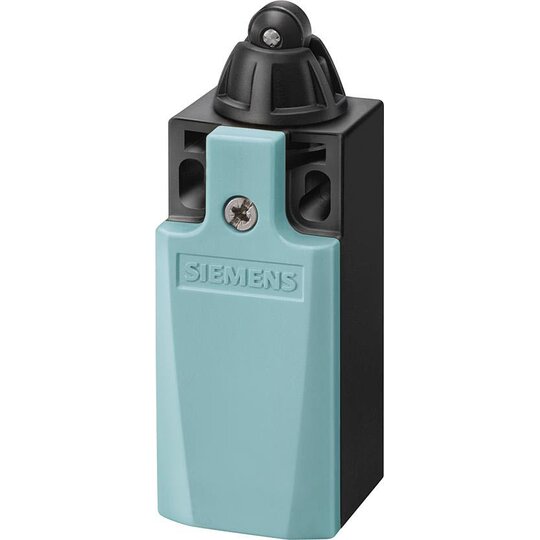

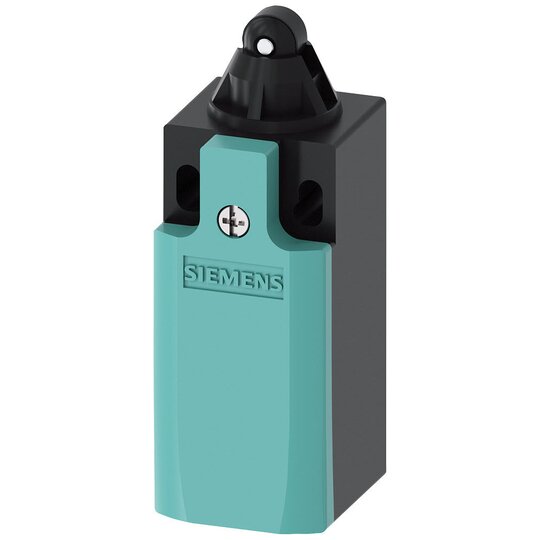

Siemens 3SE52320HD03 SIRIUS Pos.Schalter Kunst.Geh.31mm Sprungkont. Rollenstößel

Hersteller-Nr. 3SE52320HD03 152562
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2708833
EAN
4011209694293
DEHA.-Nr.
2651978
eClass.-Nr.
27270601
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Breite des Sensors 31 mm
Höhe des Sensors 33 mm
Länge des Sensors 86 mm
Bemessungsbetriebsstrom Ie bei AC-15, 24 V 6 A
Bemessungsbetriebsstrom Ie bei DC-13, 24 V 3 A
Bemessungsbetriebsstrom Ie bei DC-13, 125 V 0,55 A
Schaltfunktion Sprungschaltglied
Schaltfunktion verrastend false
Zwangsöffnung true
Anzahl der sicherheitsgerichteten Hilfskontakte 1
Anzahl der Kontakte als Öffner 1
Anzahl der Kontakte als Schließer 1
Anzahl der Kontakte als Wechsler 0
Ausführung der Schnittstelle ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation ohne
Gehäusebauform Quader
Werkstoff des Gehäuses Kunststoff
Beschichtung Gehäuse sonstige
Ausrichtung des Betätigungselements Rollenstößel gerade
Mit Statusanzeige false
Geeignet für Sicherheitsfunktionen true
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Umgebungstemperatur während des Betriebs -25 - 85 €C
Schutzart (IP) IP65
Schutzart (NEMA) 12

    Positionsschalter Kunststoffgehäuse nach DIN EN 50047


    Mechanische Positionsschalter SIRIUS 3SE5 zur Positions- und Lageerfassung von Maschinenteilen und Stellungsüberwachung von Schutzeinrichtungen.



    Technische Details:



    • Gehäuse: Kunststoffgehäuse nach DIN EN 50047

    • Geräteanschluss: 1 x (M20 x 1,5)

    • Sprungkontakte: 1S/1Ö integriert (nicht austauschbar)

    • Rollenstößel: Form C mit Kunststoffrolle 10 mm

    • Modularer Aufbau: Vielzahl von Varianten mit kleiner Anzahl von Lagertypen

    • Statusanzeige: LEDs zeigen den aktuellen Status des Geräts an

    • Schnellanschlusstechnik: Reduzierung der Anschlusszeiten

    • Schaltpunkte und Befestigung: Nach EN 50047 und EN 50041

    • Globale Zulassung: IEC, UL

    • Sicherheitsanforderungen: PL e bzw. SIL 3 mit entsprechender Schalterkonfiguration

    • Stromaufnahme: Gering durch integrierte ASIsafe-Elektronik

    • Varianten: Verschiedene Gehäusegrößen und Schaltglieder in Kunststoff oder Metall

    • Optionen: Mit LED-Statusanzeige und M12-Stecker erhältlich

    • Bussystem: Reihe 3SF1 mit direkter Anbindung an AS-Interface



    Kunden Vorteile:



    • Erfüllung nahezu aller Anforderungen im Industriealltag durch große Varianz der Stecker- und Rollen.

    • Kurzere Installationszeiten durch schnellere Anschlussmethoden.

    • Zuverlässige Positions- und Lageerfassung zur Verbesserung der Maschinensteuerung.

    • Höchste Sicherheitsstandards durch modulare Auswahlmöglichkeiten.

    • Flexible Einsatzmöglichkeiten durch verschiedene Gehäuse- und Schaltgliederoptionen.

    • Gesamtes Zubehör für einfache Installation und Anschluss erhältlich.
