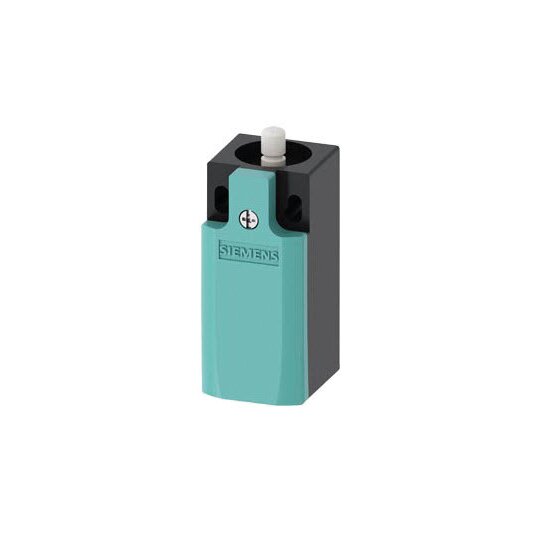

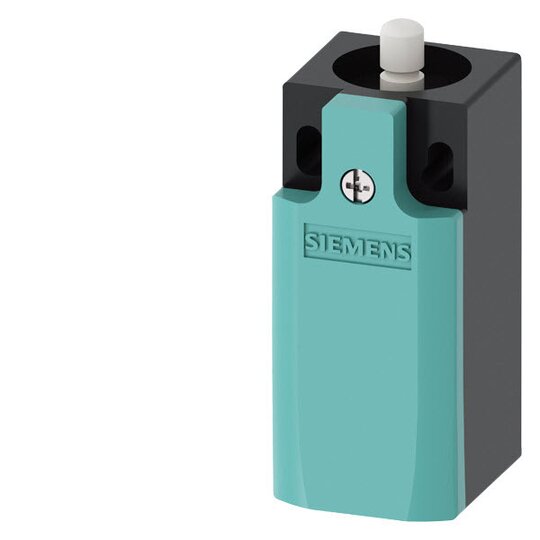

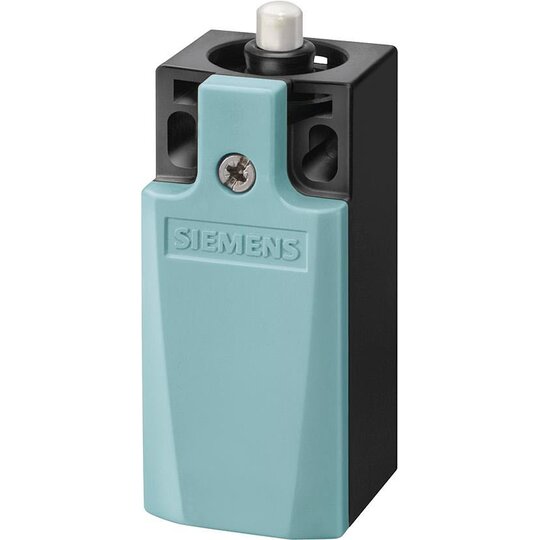

Siemens 3SE52320HC05 SIRIUS Pos.Schalter Kunst.Geh.31mm Sprungkont. Kuppenstößel

Hersteller-Nr. 3SE52320HC05 149966
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2701830
EAN
4011209694170
DEHA.-Nr.
2644164
eClass.-Nr.
27270601
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Breite des Sensors 31 mm
Höhe des Sensors 33 mm
Länge des Sensors 75,7 mm
Bemessungsbetriebsstrom Ie bei AC-15, 24 V 6 A
Bemessungsbetriebsstrom Ie bei DC-13, 24 V 3 A
Bemessungsbetriebsstrom Ie bei DC-13, 125 V 0,55 A
Schaltfunktion Sprungschaltglied
Schaltfunktion verrastend false
Zwangsöffnung true
Anzahl der sicherheitsgerichteten Hilfskontakte 1
Anzahl der Kontakte als Öffner 1
Anzahl der Kontakte als Schließer 1
Anzahl der Kontakte als Wechsler 0
Ausführung der Schnittstelle ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation ohne
Gehäusebauform Quader
Werkstoff des Gehäuses Kunststoff
Beschichtung Gehäuse sonstige
Ausrichtung des Betätigungselements Rollenstößel gerade
Mit Statusanzeige false
Geeignet für Sicherheitsfunktionen true
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Umgebungstemperatur während des Betriebs -25 - 85 €C
Schutzart (IP) IP65

    Positionsschalter Kunststoffgehäuse nach DIN EN 50047


    Mechanische Positionsschalter SIRIUS 3SE5 zur Positions- und Lageerfassung von Maschinenteilen und Stellungsüberwachung von Schutzeinrichtungen.



    Technische Details:



    • 31 mm Geräteanschluss 1 x (M20 x 1,5)

    • 1S/1Ö Sprungkontakte integriert (nicht austauschbar)

    • Kuppenstößel Form B

    • Modularer Aufbau für eine Vielzahl von Varianten

    • Stecker- und Rollenvielfalt für Industrieanforderungen

    • LEDs zur Statusanzeige

    • Schnellanschlusstechnik zur Reduzierung der Anschlusszeiten

    • Schaltpunkte und Befestigung nach EN 50047 und EN 50041

    • Weltweite Zulassung (IEC, UL)

    • Erfüllung höchster Sicherheitsanforderungen nach PL e bzw. SIL 3

    • Integration von ASIsafe-Elektronik mit geringer Stromaufnahme

    • Verfügbare Gehäusegrößen in Kunststoff oder Metall

    • Optionale LED-Statusanzeige und M12-Stecker

    • Direkte Anbindung an das Bussystem AS-Interface in der Reihe 3SF1



    Kunden Vorteile:



    • Vielseitige Nutzungsmöglichkeiten durch modulare Varianten

    • Reduzierte Anschaffungs- und Fertigungskosten durch standardisierte Lagerbestandteile

    • Erhöhte Sicherheit für Maschinenbediener durch Erfüllung von Sicherheitsstandards

    • Schnelle und einfache Montage dank Schnellanschlusstechnik

    • Flexible Anpassung an verschiedene industrielle Anwendungen

    • Verfügbarkeit von Zubehör für eine umfassende Systemintegration
