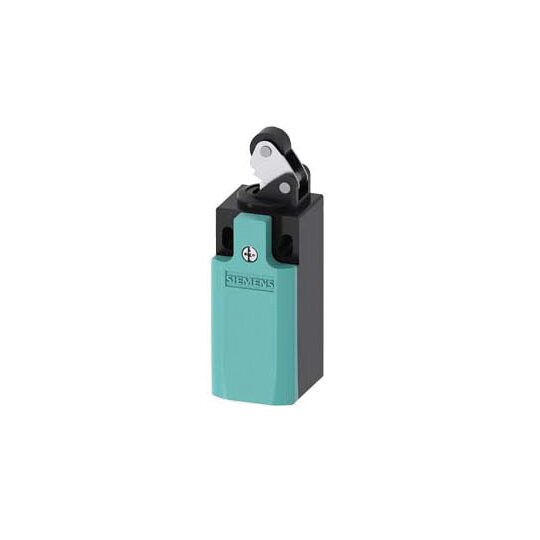

Siemens 3SE5232-0HE12 Positionsschalter Kunststoffgeh. EN50047, 1S/1

Hersteller-Nr. 3SE52320HE12 169477
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2729361
EAN
4011209861961
DEHA.-Nr.
3374094
eClass.-Nr.
27270601
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Breite des Sensors 31 mm
Höhe des Sensors 33 mm
Länge des Sensors 94,5 mm
Bemessungsbetriebsstrom Ie bei AC-15, 24 V 6 A
Bemessungsbetriebsstrom Ie bei DC-13, 24 V 3 A
Bemessungsbetriebsstrom Ie bei DC-13, 125 V 0,55 A
Schaltfunktion Sprungschaltglied
Schaltfunktion verrastend false
Zwangsöffnung true
Anzahl der sicherheitsgerichteten Hilfskontakte 1
Anzahl der Kontakte als Öffner 1
Anzahl der Kontakte als Schließer 1
Anzahl der Kontakte als Wechsler 0
Ausführung der Schnittstelle ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation ohne
Gehäusebauform Quader
Werkstoff des Gehäuses Kunststoff
Beschichtung Gehäuse sonstige
Ausrichtung des Betätigungselements Rollenstößel gerade
Mit Statusanzeige false
Geeignet für Sicherheitsfunktionen true
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Umgebungstemperatur während des Betriebs -25 - 85 €C
Schutzart (IP) IP65
Schutzart (NEMA) 12

    Positionsschalter Kunststoffgehäuse nach DIN EN 50047


    Mechanische Positionsschalter SIRIUS 3SE5 zur Positions- und Lageerfassung von Maschinenteilen und Stellungsüberwachung von Schutzeinrichtungen.


    Technische Details:



    • Gehäuse nach DIN EN 50047, 31 mm Geräteanschluss 1 x (M20 x 1,5)

    • 1S/1Ö Sprungkontakte integriert (nicht austauschbar)

    • Rollenhebel, Edelstahl mit Kunststoffrolle 13 mm

    • Hohe Sicherheitsanforderungen nach PL e bzw. SIL 3

    • Integrierte ASIsafe-Elektronik mit geringer Stromaufnahme

    • Verschiedene Gehäusegrößen und Schaltglieder in Kunststoff oder Metall

    • Optional erhältlich mit LED-Statusanzeige und M12-Stecker

    • Direkte Anbindung an das Bussystem AS-Interface (Reihe 3SF1)


    Kunden Vorteile:



    • Modularer Aufbau ermöglicht eine Vielzahl von Varianten bei niedriger Lagerhaltung

    • LEDs zeigen den aktuellen Status des Geräts an

    • Schnellanschlusstechnik reduziert Anschlusszeiten erheblich

    • Weltweite Zulassungen (IEC, UL)

    • Vielseitige Anschluss- und Montageoptionen mit Zubehör verfügbar
