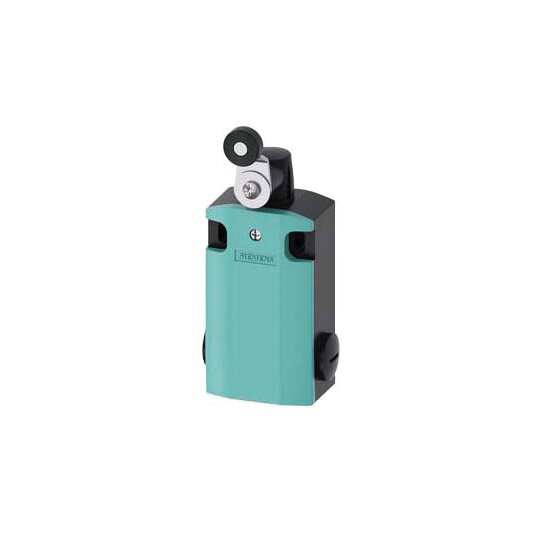

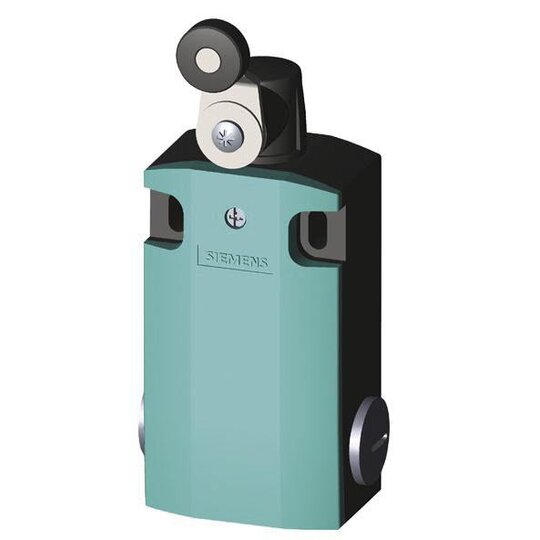

Siemens 3SE51620CH01 SIRIUS Pos.Schalter f.3SE5162 Metallgeh.XL 56mm Schwenkhebel

Hersteller-Nr. 3SE51620CH01 174301
Preview Image
image 1
image 2
image 3
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735034
EAN
4011209863002
DEHA.-Nr.
3374022
eClass.-Nr.
27270601
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Breite des Sensors 56 mm
Höhe des Sensors 59,3 mm
Länge des Sensors 149,5 mm
Bemessungsbetriebsstrom Ie bei AC-15, 24 V 6 A
Bemessungsbetriebsstrom Ie bei AC-15, 125 V 6 A
Bemessungsbetriebsstrom Ie bei DC-13, 24 V 3 A
Bemessungsbetriebsstrom Ie bei DC-13, 125 V 0,55 A
Schaltfunktion Sprungschaltglied
Schaltfunktion verrastend false
Zwangsöffnung true
Anzahl der sicherheitsgerichteten Hilfskontakte 2
Anzahl der Kontakte als Öffner 2
Anzahl der Kontakte als Schließer 2
Anzahl der Kontakte als Wechsler 0
Ausführung der Schnittstelle ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation ohne
Gehäusebauform Quader
Werkstoff des Gehäuses Metall
Beschichtung Gehäuse lackiert
Ausrichtung des Betätigungselements Rollenstößel gerade
Mit Statusanzeige false
Geeignet für Sicherheitsfunktionen true
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Umgebungstemperatur während des Betriebs -25 - 85 €C
Schutzart (IP) IP66/IP67
Schutzart (NEMA) 12

    Positionsschalter 3SE5162


    Der mechanische Positionsschalter SIRIUS 3SE5 dient zur Positions- und Lageerfassung von Maschinenteilen sowie zur Stellungsüberwachung von Schutzeinrichtungen.



    Technische Details:



    • Metallgehäuse, XL, 56 mm breit mit Schwenkhebel 27 mm

    • Metall-/Kunststoffrolle 19 mm

    • Geräteanschluss 3 x (M20 x 1,5) 2 x (1S/1Ö)

    • Sprungschaltglieder IP66/IP67

    • Schaltpunkte und Befestigung nach EN 50047 und EN 50041

    • Weltweite Zulassungen (IEC, UL)

    • Integrierte ASIsafe-Elektronik mit geringer Stromaufnahme

    • Variante mit LED-Statusanzeige und M12-Stecker erhältlich



    Kunden Vorteile:



    • Modularer Aufbau ermöglicht eine Vielzahl von Varianten bei minimalen Lagertypen

    • Große Varianz der Stecker- und Rollen erfüllt nahezu alle Anforderungen im Industriealltag

    • Schnellanschlusstechnik reduziert erheblich Anschlusszeiten

    • Erfüllt höchste Sicherheitsanforderungen nach PL e bzw. SIL 3

    • Vielfältiges Zubehör, wie Antriebsköpfe und weiteres Montage-/Anschlusszubehör, verfügbar
