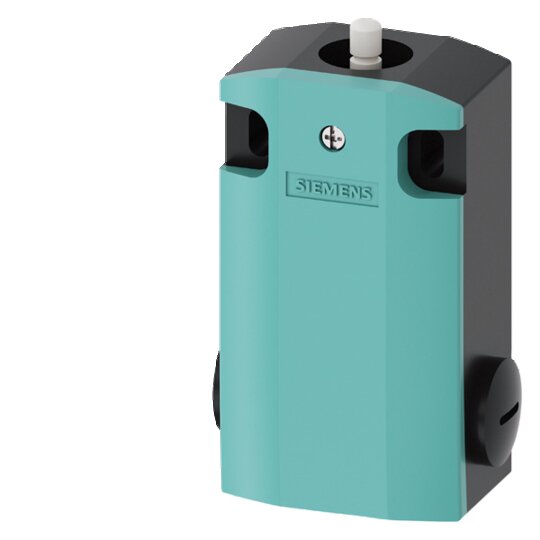

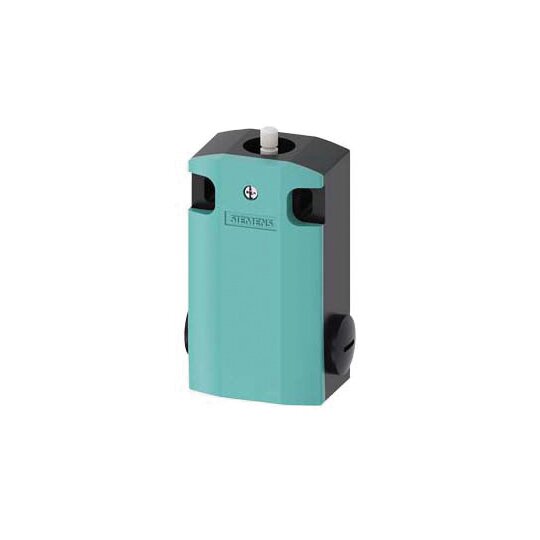

Siemens 3SE5162-0DA00 Basisschalter für Positionsschalter 3SE5162, Metallgehäuse

Hersteller-Nr. 3SE51620DA00 152625
Preview Image
image 1
image 2
image 3
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2708904
EAN
4011209862852
DEHA.-Nr.
3374023
eClass.-Nr.
27270601
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Breite des Sensors 56 mm
Höhe des Sensors 37,3 mm
Länge des Sensors 107,7 mm
Bemessungsbetriebsstrom Ie bei AC-15, 24 V 6 A
Bemessungsbetriebsstrom Ie bei AC-15, 125 V 6 A
Bemessungsbetriebsstrom Ie bei DC-13, 24 V 3 A
Bemessungsbetriebsstrom Ie bei DC-13, 125 V 0,55 A
Schaltfunktion Schleichschaltglied
Schaltfunktion verrastend false
Zwangsöffnung true
Anzahl der sicherheitsgerichteten Hilfskontakte 4
Anzahl der Kontakte als Öffner 4
Anzahl der Kontakte als Schließer 2
Anzahl der Kontakte als Wechsler 0
Ausführung der Schnittstelle ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation ohne
Gehäusebauform Quader
Werkstoff des Gehäuses Metall
Beschichtung Gehäuse lackiert
Ausrichtung des Betätigungselements Rollenstößel gerade
Mit Statusanzeige false
Geeignet für Sicherheitsfunktionen true
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Umgebungstemperatur während des Betriebs -25 - 85 €C
Schutzart (IP) IP66/IP67
Schutzart (NEMA) 12

    Basisschalter für Positionsschalter 3SE5162


    Der Basisschalter für Positionsschalter 3SE5162 dient zur Positions- und Lageerfassung von Maschinenteilen und Stellungsüberwachung von Schutzeinrichtungen.



    Technische Details:



    • Metallgehäuse XL, 56 mm breit

    • Geräteanschluss 3x(M20 x 1,5)

    • IP66/IP67

    • 2 x (1S/2Ö) Schleichkontakte mit Überschneidung ohne Antriebskopf

    • Mechanische Sicherheitsschalter SIRIUS 3SE5

    • Modularer Aufbau für eine Vielzahl von Varianten

    • LEDs zeigen den aktuellen Status des Geräts an

    • Schnellanschlusstechnik zur Reduktion der Anschlusszeiten

    • Schaltpunkte und Befestigung nach EN 50047 und EN 50041

    • Weltweit zugelassen (IEC, UL)

    • Erfüllt höchste Sicherheitsanforderungen nach PL e bzw. SIL 3

    • Integrierte ASIsafe-Elektronik mit geringer Stromaufnahme

    • Verfügbare Gehäusegrößen in Kunststoff oder Metall oder Kompaktbauform

    • Optionale Varianten mit LED-Statusanzeige und M12-Stecker

    • Direkte Anbindung an das Bussystem AS-Interface



    Kunden Vorteile:



    • Große Varianz der Stecker- und Rollen erfüllt nahezu alle Anforderungen im Industriealltag.

    • Reduzierte Anschlusszeiten durch Schnellanschlusstechnik.

    • Hohe Flexibilität durch modularen Aufbau und zahlreiche Varianten.

    • Hohe Sicherheitsstandards für den Einsatz in kritischen Anwendungen.

    • Optionale Antriebsköpfe und Stecker erweitern die Einsatzmöglichkeiten.
