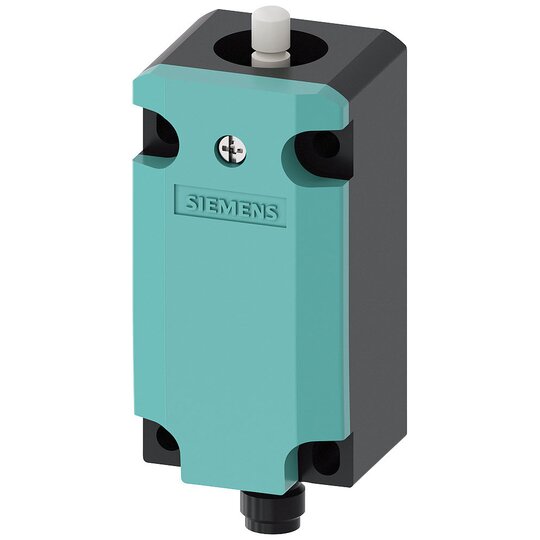

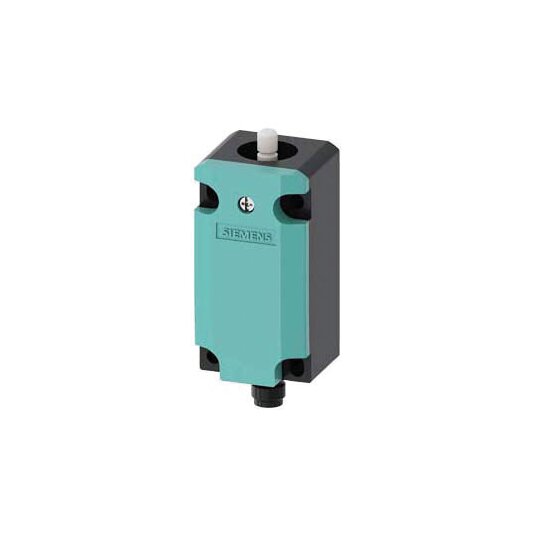

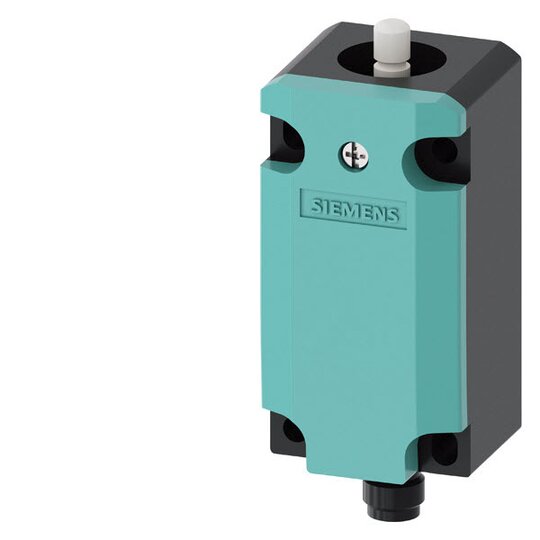

Siemens 3SE5134-0LA00-1AE0 Positionsschalter, EN50041, 1S/2

Hersteller-Nr. 3SE51340LA001AE0 149947
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2701800
EAN
4011209878150
DEHA.-Nr.
3493801
eClass.-Nr.
27270601
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Breite des Sensors 40 mm
Höhe des Sensors 37,3 mm
Länge des Sensors 99,2 mm
Bemessungsbetriebsstrom Ie bei AC-15, 24 V 4 A
Bemessungsbetriebsstrom Ie bei AC-15, 125 V 4 A
Bemessungsbetriebsstrom Ie bei DC-13, 24 V 3 A
Bemessungsbetriebsstrom Ie bei DC-13, 125 V 0,55 A
Schaltfunktion Sprungschaltglied
Schaltfunktion verrastend false
Zwangsöffnung true
Anzahl der sicherheitsgerichteten Hilfskontakte 2
Anzahl der Kontakte als Öffner 2
Anzahl der Kontakte als Schließer 1
Anzahl der Kontakte als Wechsler 0
Ausführung der Schnittstelle ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation ohne
Gehäusebauform Quader
Werkstoff des Gehäuses Kunststoff
Beschichtung Gehäuse sonstige
Ausrichtung des Betätigungselements Rollenstößel gerade
Mit Statusanzeige false
Geeignet für Sicherheitsfunktionen true
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Umgebungstemperatur während des Betriebs -25 - 85 €C
Schutzart (IP) IP67
Schutzart (NEMA) 12

    Positionsschalter Kunststoffgehäuse


    Mechanische Positionsschalter SIRIUS 3SE5 zur Positions- und Lageerfassung von Maschinenteilen und Stellungsüberwachung von Schutzeinrichtungen.



    Technische Details:



    • Gehäusegröße: 40 mm nach DIN EN 50041

    • Geräteanschluss: 1x (M20 x 1,5)

    • Sprungkontakte: 1S/2Ö mit M12-Stecker, 4-polig

    • Pin-Belegung: Pin1=21, Pin2=22, Pin3=31, Pin4=32

    • Maximale Spannung: 250 V und 4 A

    • Schaltpunkte und Befestigung nach EN 50047 und EN 50041

    • Weltweite Zulassungen: IEC, UL

    • Erfüllung höchster Sicherheitsanforderungen nach PL e bzw. SIL 3

    • Integrierte ASIsafe-Elektronik mit geringer Stromaufnahme

    • Verfügbare Gehäusevarianten: Kunststoff oder Metall oder Kompaktbauform

    • Optionale LED-Statusanzeige und M12-Stecker

    • Bussystem Anbindung: AS-Interface



    Kunden Vorteile:



    • Modularer Aufbau ermöglicht eine Vielzahl von Varianten bei geringer Lagertypenanzahl.

    • Große Varianz der Stecker- und Rollen erfüllt nahezu alle Anforderungen im Industriealltag.

    • LEDs zeigen deutlich den aktuellen Status des Geräts an.

    • Schnellanschlusstechnik reduziert erheblich die Anschlusszeiten.

    • Umfangreiches Zubehör, einschließlich Antriebsköpfe und Stecker, ist je nach Ausführung erhältlich.

    • Sicherheit in der Anwendung ist ein zentraler Aspekt des SIRIUS Geschäfts.
